IBC Container verbinden

IBC Behälter sind überaus vielseitig einsetzbar und deshalb sowohl im gewerblich-industriellen wie im privaten Bereich sehr beliebt. Mitunter reichen einzelne Tanks für sich aber nicht aus, um bestimmte Aufgaben erfüllen zu können. Dann hilft die Kopplung mehrerer Tanks. Wie Sie IBC Container verbinden und dabei auf Nummer sicher gehen, erfahren Sie hier.

Das passende Zubehör zum Verbinden der Container

Mehrere Tanks miteinander zu verbinden ist einfacher als man denkt. Man braucht dafür weder eine besondere Ausbildung noch Spezialwerkzeuge. Allerdings sind neben IBC Adaptern weiteres Zubehör nötig, um eine funktionierende Tankverbindung auch tatsächlich herstellen zu können. Dabei handelt es sich im Wesentlichen um Verbindungsschläuche, Rohrstücke, Klemmen oder Dichtungen.

Das Prinzip dahinter ist stets dasselbe: Man verbindet die Wassertanks mittels eines einfachen Schlauchsystems über die Abflusshähne.

Dabei spielt es grundsätzlich keine Rolle, ob diese nebeneinander oder übereinander stehen. Und auch die Anzahl der Container ist relativ egal. Nach oben sind da praktisch keine Grenzen gesetzt. Allerdings sollte man sich bewusst sein, dass ab etwa vier IBC Behälter das Verbindungssystem relativ komplex wird.

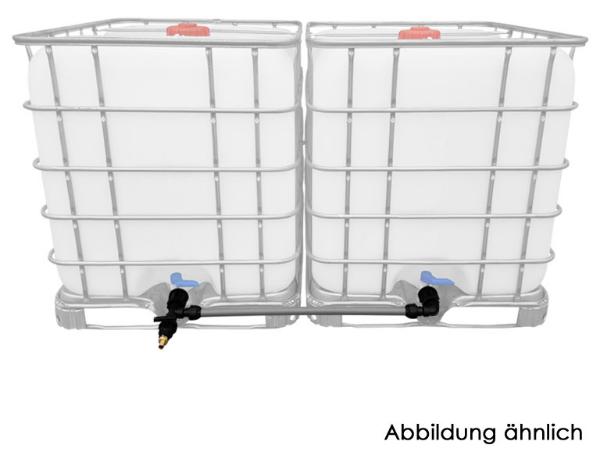

IBC Adapter S60x6 DN50 Tankverbindung fuer 2 IBC mit 50mm Rohr Klemm Verschraubung

Der Einfachheit halber wollen wir uns hier ansehen, wie man zwei Großkanister verbinden kann. Bei mehreren Containern ändert sich das Prinzip ja nicht.

Tankverbindung bei Intermediate Bulk Containern: welches Prinzip steckt dahinter?

Bevor es an die praktische Umsetzung geht, sollte man sich zunächst einmal das Prinzip vergegenwärtigen. Um Tanks möglichst bequem und ohne viel Aufwand verbinden zu können, macht man sich den Umstand zunutze, dass ein IBC über einen Abflusshahn verfügt. Wenn also davon die Rede ist, dass Tanks miteinander verbunden werden, dann geht es meistens darum, die IBC Hähne zu verbinden. Zwar ließe sich eine Tankverbindung grundsätzlich auch anders bewerkstelligen, doch dürfte das wesentlich aufwendiger sein.

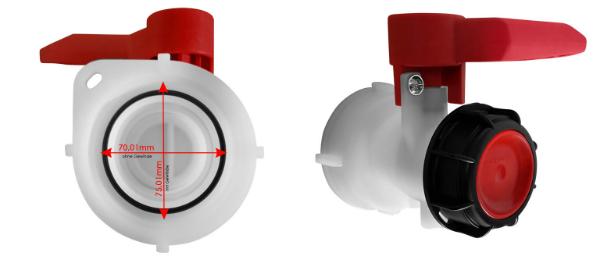

IBC Kugelhahn S75x6 75mm EPDM x S60x6 Grobgewinde DN50

Natürlich ist es mit der Verbindung an sich noch nicht getan, schließlich braucht es auch noch eine Ableitung, um das System auch nutzen zu können. Diese Ableitung entsteht, indem man in den Schlauch, der die beiden Hähne verbindet, ein sogenanntes T-Stück einsetzt. Von diesem T-Stück aus kann dann ein einzelner Schlauch abgeleitet werden, mit dem die Flüssigkeit aus beiden IBC Tanks entnommen wird.

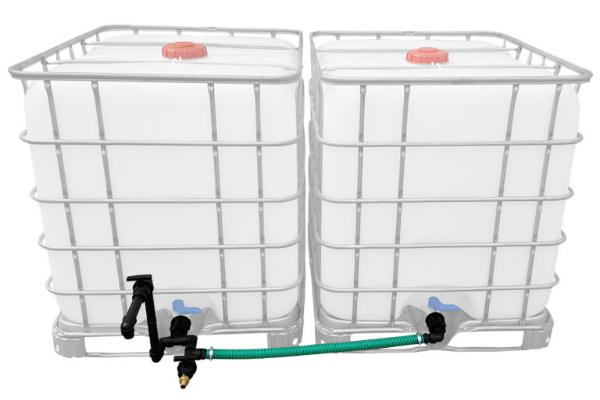

IBC Adapter S60x6 DN50 Tankverbindung fuer 2 IBC mit Schwanenhals mit 32mm Spiralschlauch

Bei den Zubehörteilen für Ihre Tankverbindung sollten folgende Elemente auf jeden Fall dabei sein: ein T-Stück, drei Rohrstücke für das T-Stück, zwei Adapter von DN50 auf 2 Zoll Camlock, zwei Camlock 2 Zoll Dosen auf Schlauchtüllen sowie in der Regel sechs Schlauchschellen. Besonders wichtig sind die Adapter. Nur durch sie wird es zuverlässig möglich, unterschiedliche Durchmesser miteinander zu kombinieren. IBC Adapter haben also eine gewisse ausgleichende Funktion.

Zwei IBC Container verbinden – Schritt für Schritt

Vorbereiten des T-Stückes

Als erstes muss das T-Stück der Tankverbindung für die Montage vorbereitet werden. Dazu schrauben Sie zunächst die drei Quetschverschlüsse ab und entnehmen dann das in jedem Verschluss enthaltene Quetschgewinde. Diese werden über jedes der Rohrstücke gezogen. Der Abstand zwischen dem Gewinde und dem Rohrende sollte dabei gut 1,5 cm betragen. Achtung: Die Lamellen des Gewindes müssen in Richtung der kürzeren Rohrseite zeigen. Jetzt können Sie die so vorbereiteten drei Rohrstücke in das T-Stück einsetzen. Zum Abschluss werden dann einfach die Quetschverschlüsse über die Rohrstücke gezogen und dann angeschraubt. Hinweis: Dabei ist ein gewisser Kraftaufwand notwendig, um die gewünschte Dichtigkeit herzustellen.

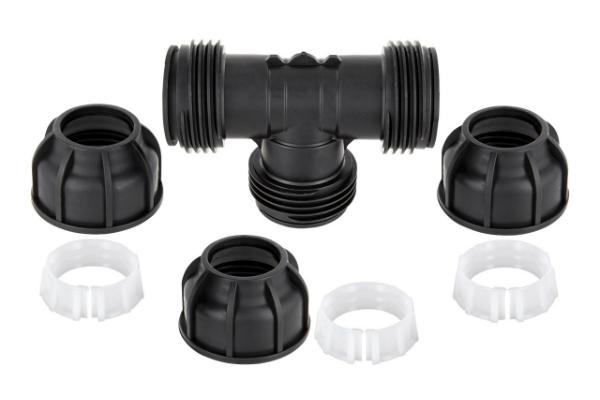

T-Stueck Klemmverbindung Kupplung

Mit Schläuchen verbinden

Im nächsten Schritt werden nun die vorgeschnittenen Schlauchteile mit den Rohrstücken des T-Stücks zusammengebracht. Wie lange die einzelnen Schlauchteile geschnitten werden müssen hängt natürlich ganz wesentlich davon ab, wie weit die Container auseinander stehen. Es empfiehlt sich hier, lieber etwas großzügiger zu sein, um genügend Spiel zu haben. Die Länge des dritten Schlauchteils ist natürlich vom Verwendungszweck abhängig. Alle Schlauchteile werden bis zum Anschlag über die Rohrstücke geschoben. Zuvor sollten Sie allerdings jeweils eine Schlauchstelle lose über den Schlauch geschoben haben. Zum Schluss werden einfach die Schrauben der Schlauchschellen angezogen, um die Schlauchteile fest mit den Rohrstücken zu verbinden. Damit ist bereits das Kernstück der Tankverbindung fertig.

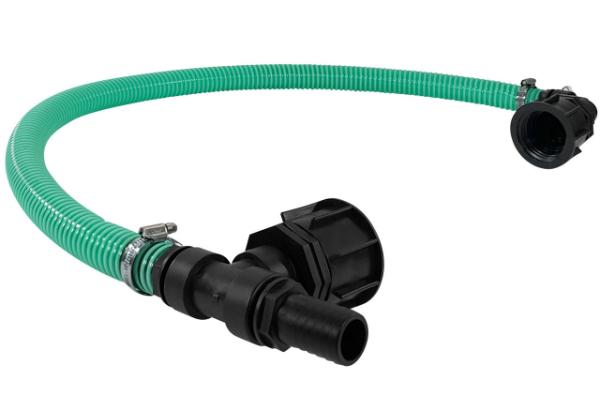

IBC Adapter S60x6 DN50 Sparset Tankverbindung Spiralschlauch

Verbindung mit den Hähnen

Im letzten Schritt müssen Sie zwei der drei Enden des hergestellten Stücks mit den beiden Hähnen der Container verbinden. Die geschieht über die Camlock Kupplungen. Auf jeden der beiden Hähne wird je eine Camlock Vaterkupplung montiert. Die sogenannten Mutterkupplungen werden zunächst in die beiden Schlauchenden gesteckt und wiederum mit Schlauchklemmen befestigt. Anschließend werden „Vater“ und „Mutter“ einfach miteinander verkuppelt. Die Verbindung steht damit. Zum Schluss müssen Sie lediglich noch einen Hahn am dritten Schlauchende anbringen, um die Flüssigkeitsentnahme aus den beiden Containern steuern zu können.

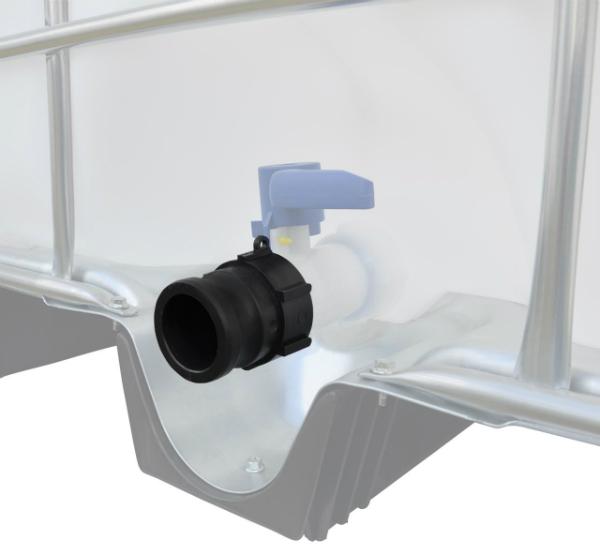

IBC Adapter S60x6 DN50 2 Camlock Stecker (Vaterteil)

Tankverbindung für IBC Behälter herstellen – leichter als man denkt

Sie sehen: Es ist gar nicht so schwer, eine zuverlässige Tankverbindung zwischen zwei Intermediate Bulk Containern herzustellen. Wenn Sie die Behälter beispielsweise als Wassertanks nutzen wollen, haben Sie somit die Grundlage für ein relativ simples Bewässerungssystem gelegt, das ganz ohne komplizierte Bewässerungstechnik und Pumpen auskommt. Gerade für die Bewässerung von Gärten ist das eine nahezu ideale Lösung – erst recht natürlich, wenn der Wassertank auch noch zum Auffangen von Regen genutzt wird. Neben den Behältnissen benötigen Sie relativ wenig Zubehör.

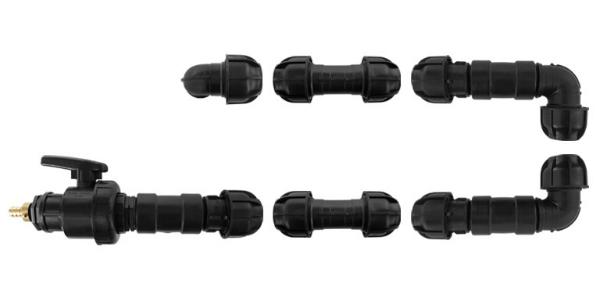

IBC Adapter BSP 2 Tankverbindung fuer 4 IBC mit 50mm Rohr Klemm Verschraubung

Die zentrale Rolle spielen dabei die beiliegenden Adapter zum Verbinden. Insgesamt dauert es je nach Übung nur etwa eine Stunde, um zwei IBC Container miteinander zu verbinden. Das System funktioniert dabei dauerhaft und ist praktisch nicht störanfällig. Ab und zu sollten lediglich die Verkopplungen überprüft werden.
