IBC Deckel DN 225

« Der ideale Schraubdeckel für jeden Anwendungszweck »

Intermediate Bulk Container sind aus vielen Bereichen unseres Lebens kaum mehr wegzudenken. Als vielseitige Lager- und Transportbehältnisse sind Sie von Wasser über Lebensmittel bis hin zum Gefahrgut häufig das Mittel der Wahl. Neben vielen anderen positiven Eigenschaften sorgt auch der IBC Deckel 225 für genau die gewünschte Flexibilität und Vielseitigkeit. Aber damit nicht genug. Denn genau an dieser Stelle lassen sich verschiedenste Ergänzungen vornehmen, die den Nutzen nochmals steigern – allen voran ein Filter, um das zugeführte Filtergut ein letztes Mal vor dem Eintritt in den Tank von unerwünschten Fremdstoffen zu befreien.

Ein Profi in vielerlei Hinsicht

Ganz allgemein gilt der IBC Container als besonders vielseitig und leistungsfähig. Dem zugrunde liegt ein modularer Aufbau des Kunststofftanks aus drei Basiskomponenten. Standardpalette, Schutzkäfig und Tankblase bilden ein funktionales Gesamtkonzept, bei dem jedes Bauteil seine eigene Aufgabe gemäß den eigenen Stärken erbringt. Gemeinsam fügen sich diese Kompetenzen zu einem der leistungsfähigsten Normgebinde überhaupt zusammen. Aber damit nicht genug. Denn erst der Blick auf die Details zeigt die wahre Leistungsfähigkeit dieser Tanks.

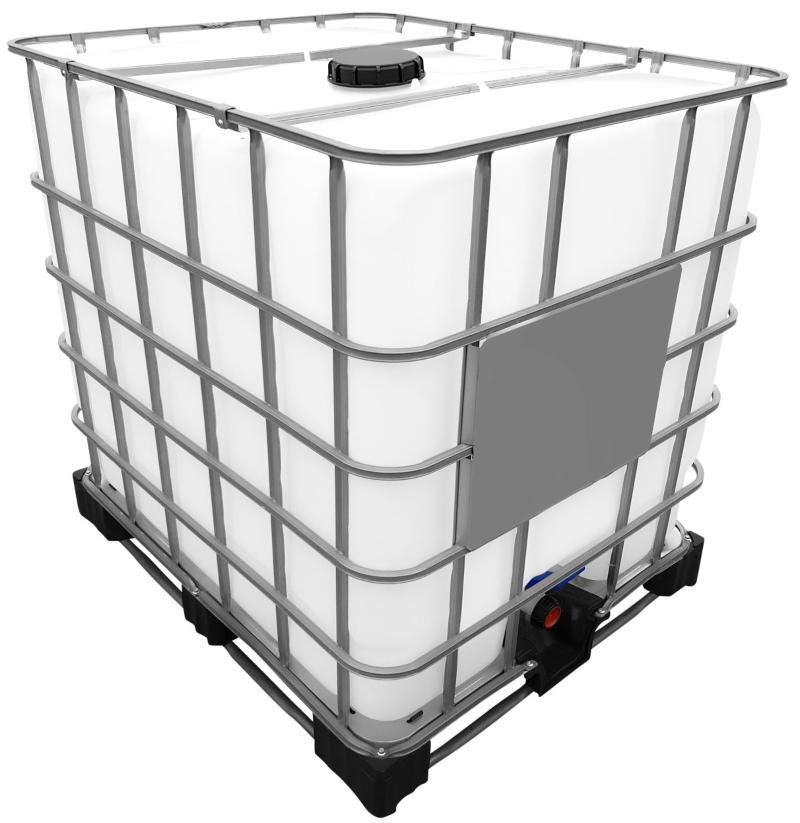

1000l IBC Wassertank auf Stahlpalette REBOTTLED

Der Deckel – oft vernachlässig, aber letztlich unerlässlich

Selbstverständlich ist der IBC Deckel nicht unbedingt der zentrale Dreh- und Angelpunkt eines komplex konstruierten Lagertanks. Andererseits geht es auch nicht ohne ihn, ganz speziell im vorliegenden Fall. Denn er verschließt mit der oberseitigen Öffnung eine gleich in mehrfacher Hinsicht unverzichtbare Einrichtung. Über den oberen Zugang zum Wassertank wird dieser einerseits befüllt und andererseits auch revisioniert. Sowohl im täglichen Gebrauch als auch für Wartung und Pflege ist seine Größe und Ausstattung damit maßgeblich entscheidend.

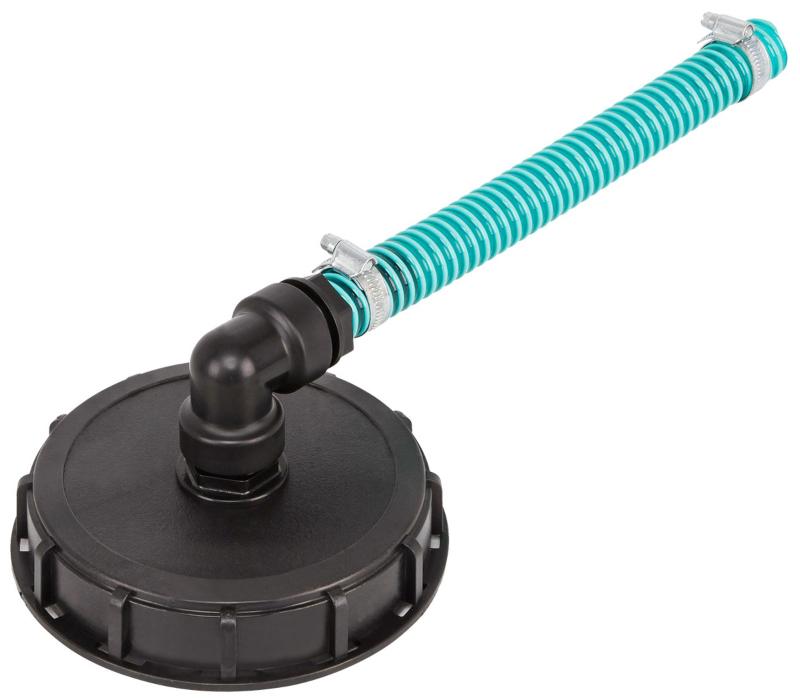

IBC Deckel Einlauf für 50m² Füllautomat Garantia inkl. Verbindungsset

DN 225 – das Maß aller Dinge bei der Deckelgröße

Obwohl auch andere Deckelgrößen existieren, hat sich der IBC Deckel 225 heute als Standard durchgesetzt. Verschiedenste optionale Ergänzungsprodukte rund um die beliebte Tankserie haben sich auf dieses Maß eingerichtet und Anschlüsse und Verbindungen darauf abgestimmt.

Was bedeutet DN 225?

Die Buchstaben DN beziehen sich auf den englischen Begriff „diameter nominal“ und beschreiben letztlich den lichten Innendurchmesser. Der Zahlenwert gibt das Maß in Millimeter an. Der Der IBC Deckel 225 für die Einfüllöffnung ist damit so dimensioniert, dass zwischen den Wandungen des Stutzens ein frei nutzbarer Querschnitt mit einem Durchmesser von 22,5 Zentimeter besteht.

Ein Fallrohr ist direkt in die Einlassöffnung eines IBC-Containers gesteckt. So wir d Regenwasser für die Gartenbewässerung gesammelt
© Animaflora PicsStock – stock.adobe.com

Der Schraubdeckel – der Standard

Unabhängig davon, ob es sich um die Standardgröße DN225 oder eine abweichende Dimension handelt, ist der Deckel in aller Regel mit einem Gewinde ausgestattet. Es handelt sich somit um einen Schraubdeckel. Da das zu Grunde liegende Gewinde kein selbstdichtendes Gewinde ist, wird in aller Regel eine Dichtung aus Moosgummi eingelegt, um den nötigen Abschluss zu erzeugen. Durch die Wandungsstärke des Stutzens ergibt sich allerdings ein Gewindemaß, dass nicht den nominellen 225 Millimeter entspricht. Stattdessen fällt das Gewinde größer aus. Es ergibt sich eine gebräuchliche Deckelgröße von S245x6, also eines Durchmessers von 245 Millimetern mit einer Gewindesteigung von 6 Millimeter. Übrigens ist die Verbindung von Deckel und Tank mittels des beschriebenen Gewindes sogar mit einer UN-Zulassung versehen, so dass die IBC Behälter auch für den Einsatz mit Gefahrgütern geeignet sind.

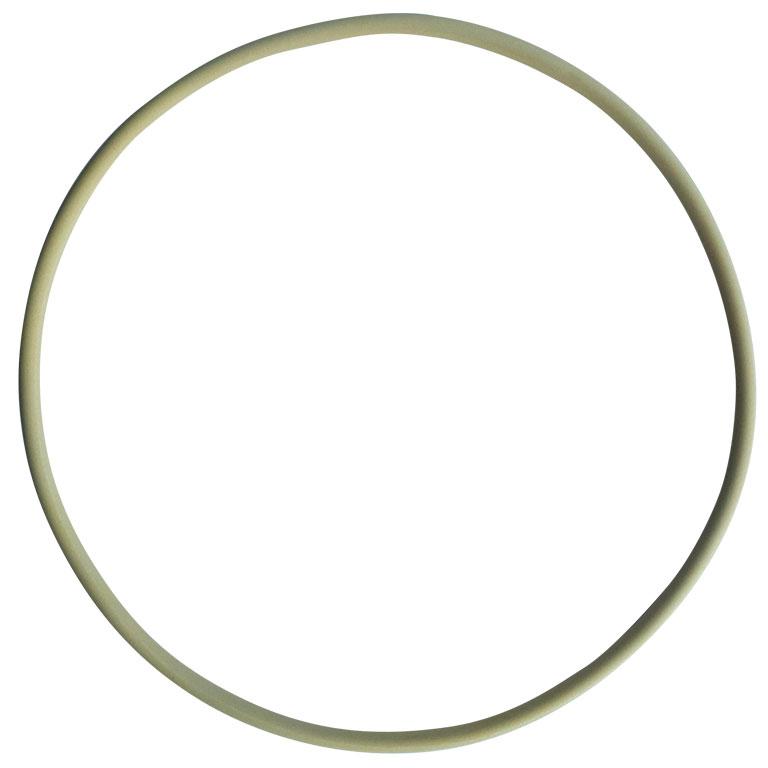

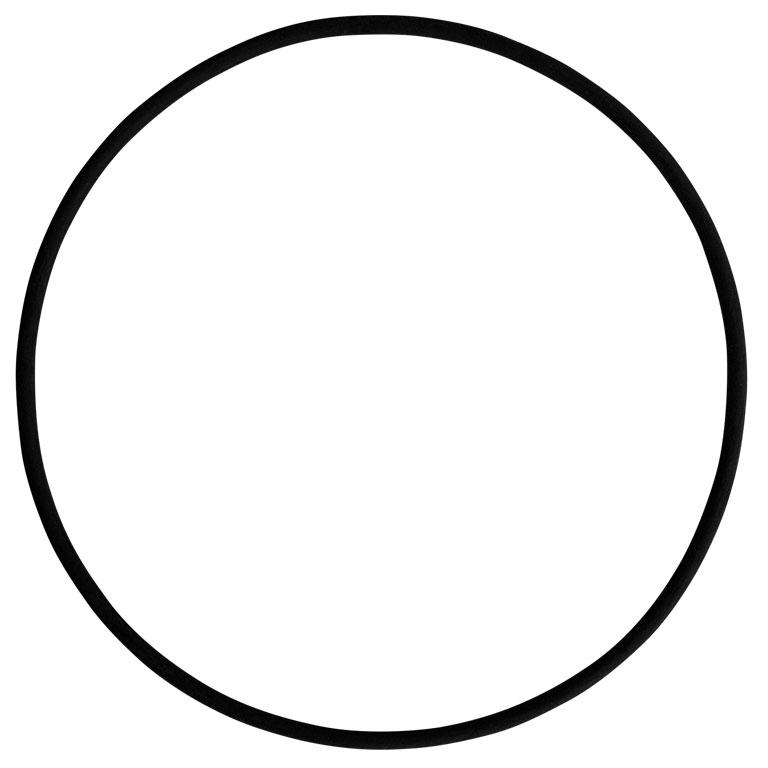

       SCHÜTZ Moosgummi Dichtung DN 225 für IBC Deckel            SCHÜTZ EPDM Dichtung DN 225 für IBC Deckel

Ergänzungen am IBC Deckel KN 225 für noch größere Vielseitigkeit

Durch den großen Durchmesser DN 225, die günstige Platzierung mittig auf der Tankoberseite und das universelle Gewinde S245x6 bietet sich die Einfüllöffnung nicht nur für den Verschluss mittels eines Tankdeckels an. Stattdessen lassen sich hier verschiedenste Ergänzungskomponenten anbinden, die die Verwendung noch vielseitiger gestalten. So können beispielsweise Rührwerke Lebensmittel in verarbeitungsfähiger Konsistenz erhalten oder aber Temperiereinrichtungen Gefahrgut im unkritischen Bereich halten. In Verbindung mit der UN-Zulassung wird die Verwendbarkeit gerade für kritische Substanzen so noch vielseitiger. Einige Zusatzkomponenten weisen zwar nicht den passenden Durchmesser für die Standardöffnung auf, auch sie lassen sich jedoch problemlos über einen passenden IBC Adapter anschließen.

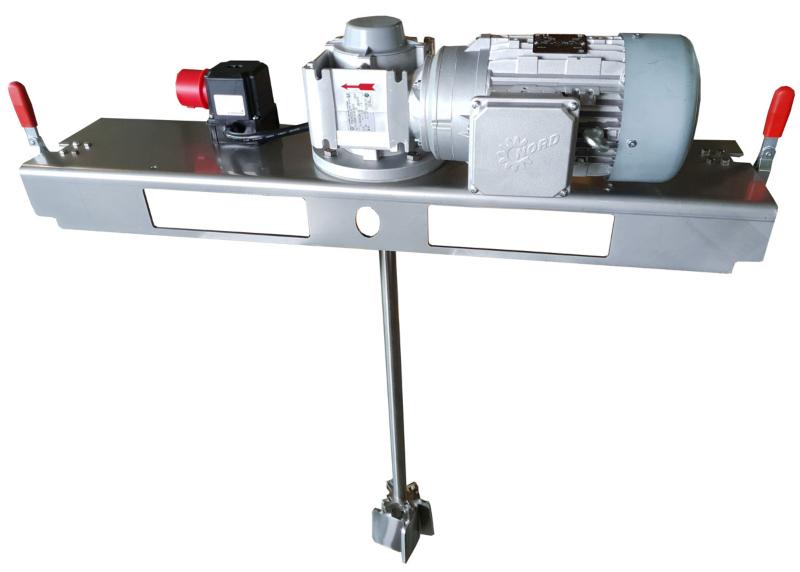

IBC Stirnradgetrieberührwerk mit E-Antrieb 5000 m/Pas.

Der Deckelfilter als gebräuchlichstes Zubehör

Der absolute Klassiker unter den Ergänzungsprodukten sind aber weder aufwändige Rührwerke noch sonstige technisch komplexen Bauteile, sondern der einfache Deckelfilter. Über eine Dichtung aus Moosgummi schließt er den gesamten Durchmesser DN 225 ab und bietet so die einfache aber wirkungsvolle Möglichkeit, einzufüllende Flüssigkeiten von unerwünschten Partikeln zu befreien. Besonders beliebt ist dieses Bauteil deshalb, weil es direkt am Tank selbst angebracht ist und somit immer vor Ort bleibt. Im Gegensatz zu sonstigen Filtern in der Zuleitung wird er weder vergessen noch aus Versehen entfernt. Je nach Bedarf lässt sich über die Beschaffenheit des Filtermaterials Einfluss auf die Rückhaltung bestimmter Korngrößen nehmen, so dass selbst Feststoffe wie Granulate oder Pulver gut gereinigt bzw. rein erhalten werden können.

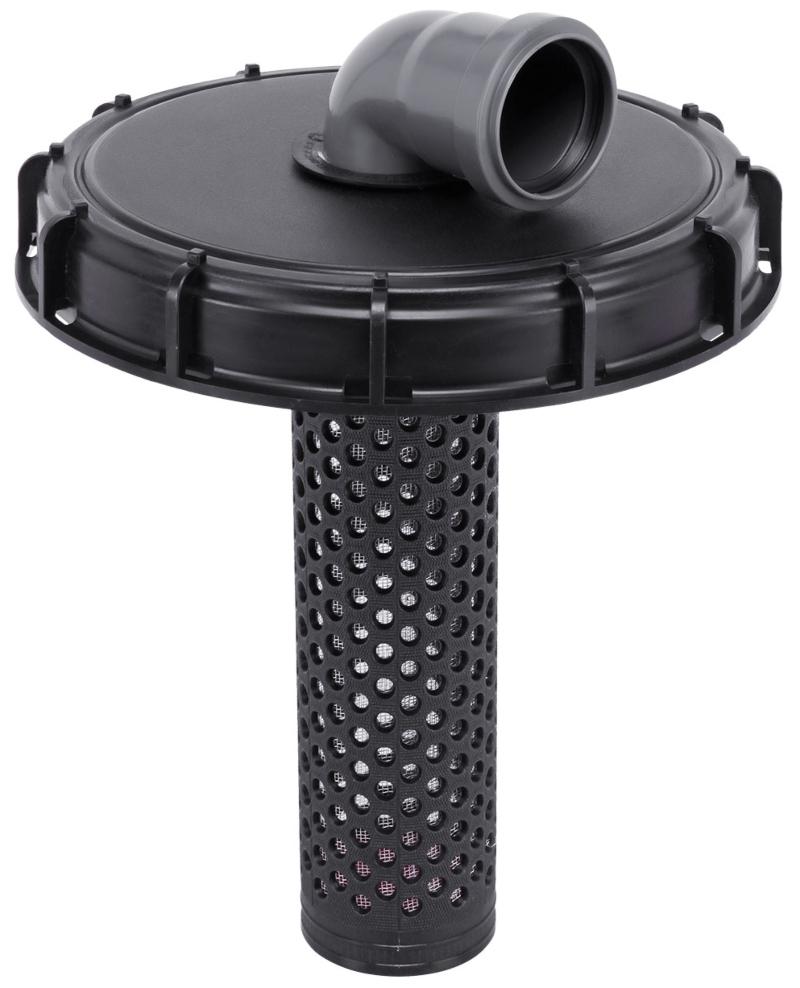

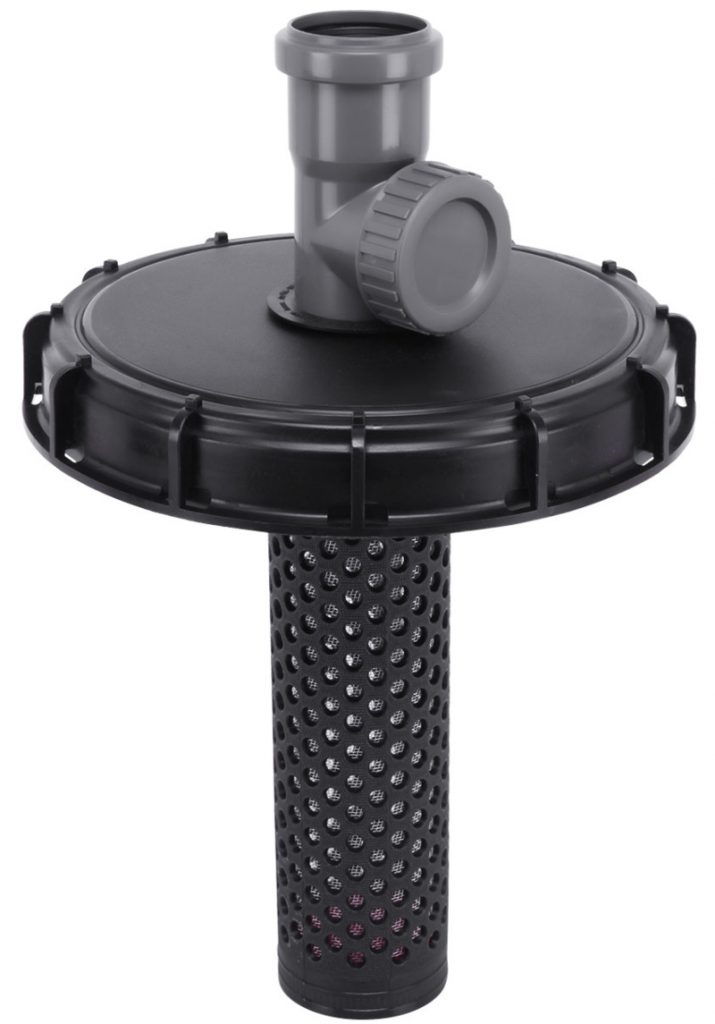

       IBC Deckel Filter mit HT-Serviceöffnung                   IBC Deckel Filter mit HT-Bogen

Mit dem IBC Deckel 225 und einem Deckelfilter zum sicheren und sauberen Lagergut

Ein IBC Deckelfilter ist eine vergleichsweise einfache Ergänzung zum beliebten Industrie-Großgebinde. Aber sie ist wirkungsvoll und effektiv. Einfach in den IBC Deckel 225 eingehängt, ist sie immer vor Ort und hilft, den Tankinhalt vor Kontaminierungen zu schützen. Über eine UN-Zulassung ist die Verwendung selbst mit sensiblen oder gefährlichen Stoffen möglich. Damit reiht sich auch dieses Bauteil nahtlos in die Familie der erfolgreichen Zubehörteile ein, die mittlerweile einen großen Teil des umfassenden Erfolgs dieser Tankfamilie ausmacht.
