IBC Deckel mit Entlüftung

« Ein Muss für vertikale Tankverbindungen »

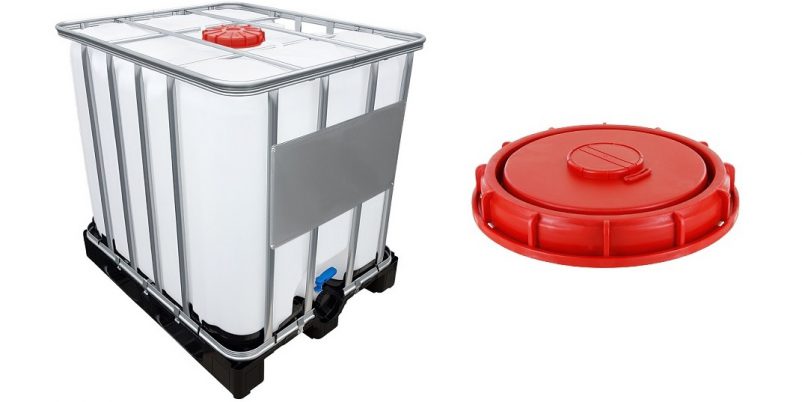

IBC Container zählen heute zu den am weitesten verbreiteten Großgebinden überhaupt. Neben zahlloser weiterer positiver Eigenschaften spielt hier auch die Möglichkeit zur Ergänzung mehrerer Tanks zu einem großen Gesamtvolumen eine nicht zu vernachlässigende Rolle. Allerdings bringt eine solche Konstellation auch Herausforderungen mich sich – allen voran die Entlüftung. Abhilfe versprechen IBC Container Deckel mit Entlüftung, sowie mit weiteren technischen Modifikationen.

Warum überhaupt Tankverbinder?

Natürlich ist es besonders einfach, bei einem Mehrbedarf an Speichervolumen schlicht und einfach mehrere IBC Container nebeneinander zu positionieren. Der große Nachteil dieser Variante liegt jedoch darin, dass jeder Tank für sich betrachtet wird. Beispielsweise muss zum Befüllen jeder Deckel einzeln geöffnet und später wieder geschlossen werden. Und auch bei der Entnahme muss nach dem Entleeren (wobei gleichzeitig hier die Entlüftung erfolgen kann) eines Tanks manuell ein Wechsel zum nächsten vollen Tank erfolgen. All das steigert den Überwachungs- und natürlich vor allem den praktischen Aufwand in der Handhabung enorm. Weit einfacher ist es daher, die Gebinde zu einem großen Gesamtvolumen zusammenzufügen. Hier kommen Tankverbinder ins Spiel. Die Anschlussmöglichkeiten der Behälter bieten hierfür die optimalen Voraussetzungen. Wo eine nebeneinanderstehende Aufstellung noch recht einfach zu bewerkstelligen ist, bedeutet die übereinander erfolgende Positionierung im Tankverbund dagegen eine erhebliche Erschwernis hinsichtlich der ungestörten Funktionalität.

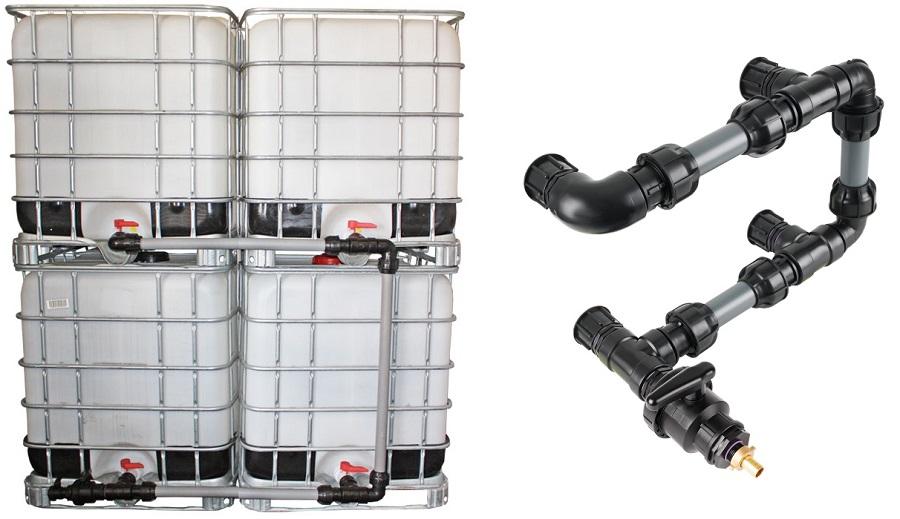

IBC Adapter S60x6 - Tankverbindung 6 IBC neben-/übereinander 50mm Rohr

Vertikale Verbindungen – wo ist das Problem?

Werden Tanks horizontal aufgereiht, agieren die einzelnen Volumen bei einem möglichst tiefliegenden Verbinder wie ein einziges Volumen. Der Pegel steigt über alle Behälter hinweg gleichförmig an bzw. nimmt ebenso gleichmäßig ab. Üblich ist hier eine tiefliegende und darüber hinaus eine hochliegende Verbindung, so dass auch ein automatischer Ausgleich des oberhalb des Lagerguts befindlichen Luftniveaus automatisch erfolgt.

Werden die Tanks dagegen übereinander positioniert, fällt diese rein physikalische Anpassung aller einzelnen Niveaus dagegen aus. Stattdessen agieren alle übereinander gestapelten Container wie eine hohe Röhre, bei der der Inhalt generell von oben nach unten durchgeschoben wird. Die besondere Herausforderung hierbei liegt darin, dass die Entnahme üblicherweise unten erfolgt, da die Schwerkraft dann einen großen Teil der Arbeit übernimmt. Wird entnommen, sackt das Lagergut nach unten und hinterlässt im obersten Tank durch den Verlust von Inhalt einen Unterdruck. Andererseits führt eine Befüllung zu einem Luftstau in tieferen, leeren Tanks, so dass sich hier ein Überdruck entwickeln kann. Aufgrund dieser Umstände ist ein IBC Deckel mit Entlüftung vorteilhaft.

IBC Deckel mit Entlüftung

Der Umgang mit Unter- und Überdruck

Obwohl die Behälter in aller Regel mehrere Verbindungen für einen optimalen Strom des Inhalts besitzen, ist die Entstehung von Über- oder Unterdruck kaum zu verhindern. Vor allem eine leistungsfähige Pumpe ist in der Lage, die Druckverhältnisse so deutlich zu verändern, dass entweder der Stofffluss im Tank gestört wird oder aber sogar Schäden am IBC Behälter entstehen können. Elementar ist daher eine Entlüftung, die für den erforderlichen Druckausgleich im Container sorgen kann. Die Entlüftung führt sowohl überschüssige Luft beim Befüllen hinaus, als auch erforderliche zusätzliche Luft bei der Entleerung hinein.

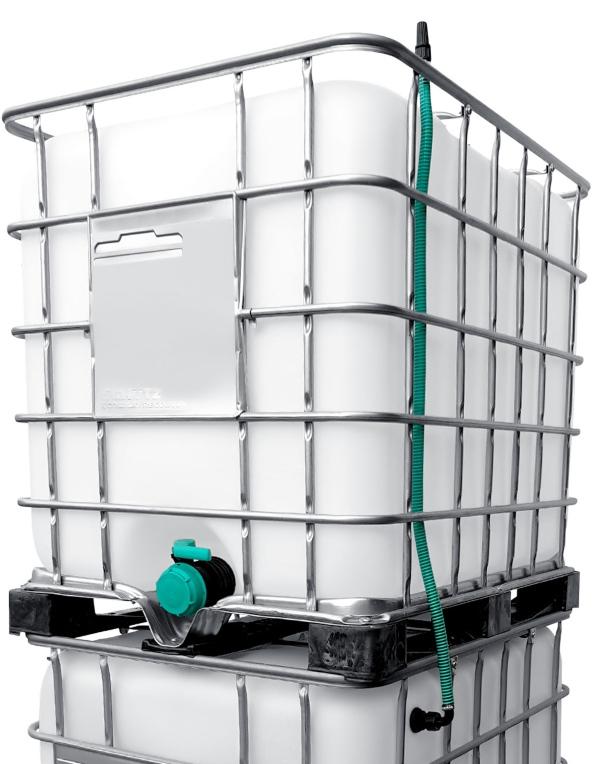

IBC Entlüftungsset Quick Push Tankdurchführung

Technische Lösungen für vertikale Tankverbinder

Nun gilt es, vertikale Verbindungselemente für IBCs so zu gestalten, dass die technischen Lösungen auch tatsächlich alle Funktionen sachgemäß erfüllen. Logischerweise kann die Entlüftung immer nur am obersten Tank vorgesehen werden, da andernfalls bei steigendem Innendruck durch einen ansteigenden Pegel des Inhalts auch genau dieser Inhalt durch sie entweicht.

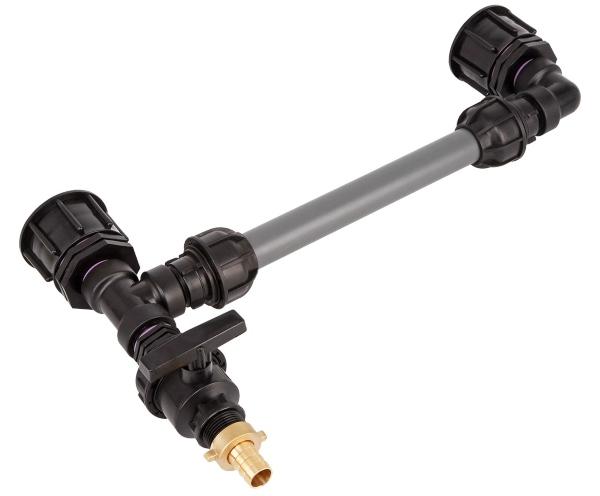

IBC Adapter S60x6 - Tankverbindung 2 IBC nebeneinander 50mm Rohr

Welchen Nutzen ein IBC Container Deckel mit Entlüftung hat

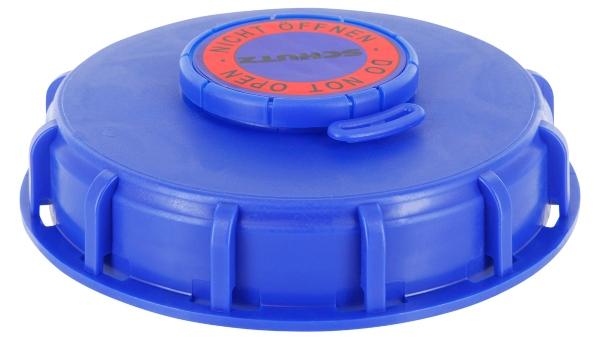

Die wohl simpelste Form einer wirkungsvollen Entlüftung sind IBC Container Deckel mit Entlüftung. Der Deckel stellt ohnehin ein separates Bauteil dar, mit dem eine ebenfalls ohnehin vorhandene Öffnung verschlossen wird. Mit einem Entlüftungsventil versehen, kann überschüssige Luft entweichen, ohne dass die Schutzwirkung des Deckels vermindert wird. Das Ventil dient in erster Linie dazu, einen Innendruck im inneren entweichen zu lassen. Je nach Konstellation kann hier aber auch ein kontrollierter Luftnachstrom zugelassen werden.

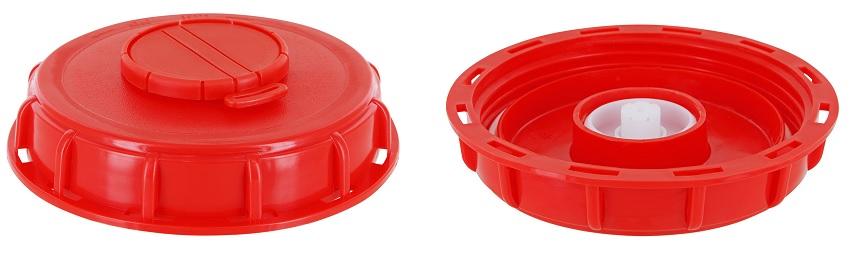

IBC Deckel mit Entlüftung

Die Sauggarnitur

Mehr als nur eine simple Entlüftung stellt der Deckel mit integrierter Sauggarnitur dar. Neben der Entlüftung ist gleichzeitig ein Ansaugrohr bzw. eine Ansaugleitung für die Pumpe vorgesehen, so dass die Entnahme an oberster Stelle des Tanks erfolgen kann und gleichzeitig die eigentliche Abfuhr des Inhalts am Tankboden von statten geht. So strömt über das Ventil zusätzliche Luft nach, während am entgegengesetzten Ende die Entnahme erfolgt. Es entsteht ein optimaler Volumenstrom. Je nach Ausführung lässt sich dieses System auch auf vertikal positionierte Tanksysteme anwenden. Abhängig von der Verrohrung erfolgt eine Entnahme am untersten Tank an tiefster Stelle, wobei der Abnahmepunkt weiterhin am Entlüftungsventil an obersterster Stelle verbleibt. So lassen sich selbst ungünstigste Platzverhältnisse gut nutzen und die Zugangsbedürfnisse zu den einzelnen Tankelementen auf ein Minimum reduzieren.

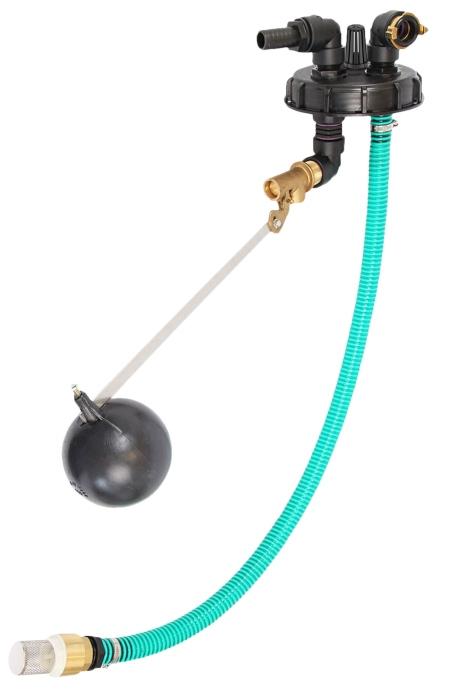

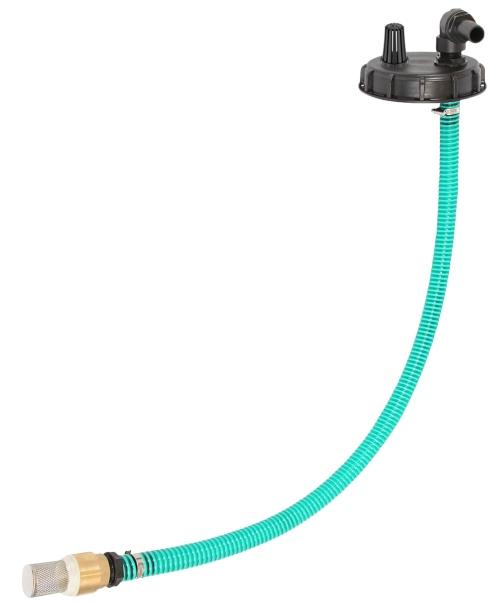

      IBC Deckel mit Sauggarnitur & Saugschlauch + Entlüftung          IBC Deckel mit Überfüllsicherung mit Pumpenanschluß + Entlüftung

Fazit: Wie IBC Container mit Entlüftungsventil und Sauggarnitur vertikale Verbindungen optimieren

IBC Tanks lassen sich sehr gut horizontal wie vertikal zu zusammenhängenden Tankverbünden kombinieren. Gerade bei der übereinander erfolgenden Platzierung besteht jedoch die Gefahr von Komplikationen durch Über- oder Unterdruck im Zusammenhang mit dem Volumenstrom während des Befüllens oder Entleerens. Abhilfe verspricht ein IBC Container Deckel mit Sauggarnitur und Entlüftung. Im Deckel platziert, erfordert die Entlüftung keinerlei größeren Eingriffe in die Konstruktion, sondern wird lediglich mitsamt dem gesamten Bauteil ausgetauscht. Machen Sie die Vorzüge einer Verbindung mehrerer IBC Container für sich nutzbar und sparen Sie wertvolle Stellfläche ein. Durch Tankverbinder und Entlüftungseinrichtungen gelingt die Erweiterung Ihres Tankvolumens problemlos und sicher – die Grundlagen für einen effektiven und effizienten Einsatz des Kunststofftanks sind gelegt.
