Das Bewässerungssteuergerät läuft – aber lässt sich nur direkt vor Ort bedienen. Wäre es nicht praktischer, Startzeiten, Laufzeiten und einzelne Bewässerungszonen einfach vom Smartphone aus anzupassen? Genau das ermöglicht das Rain Bird LNK2 WiFi Modul: Es verbindet kompatible Steuergeräte mit der Rain-Bird-App und macht die Bewässerungssteuerung über WLAN unkompliziewrt und flexibel. In diesem Beitrag erfahren Sie, welche Voraussetzungen für die Inbetriebnahme erfüllt sein müssen, wie das Verbinden Schritt für Schritt funktioniert und was zu tun ist, wenn die Verbindung nicht klappt.
Was das Rain Bird LNK2 WiFi Modul leistet

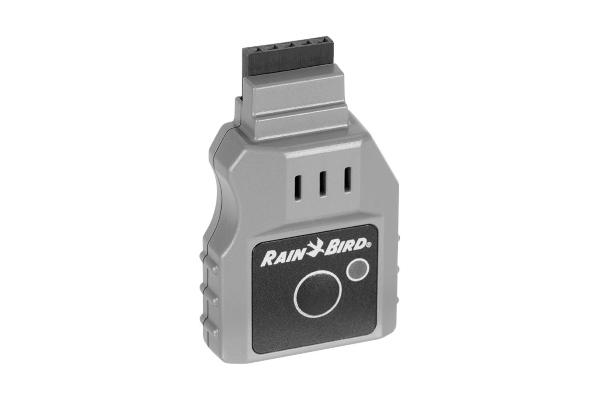

Das LNK2 WiFi Modul ist ein steckbares Erweiterungsmodul für kompatible Rain-Bird-Steuergeräte. Es wird in den Zubehöranschluss des Controllers gesteckt und macht das Steuergerät für die Bewässerung über die Rain-Bird-Steuerungs-App per WLAN erreichbar. So lassen sich Bewässerungsprogramme verwalten, Laufzeiten einzelner Bewässerungs-Zonen anpassen und das Steuergerät aus der Ferne überwachen.
Je nach Controller- und Konfiguration können zusätzlich internetbasierte Wetterdaten für saisonale Anpassungen der Bewässerungspläne genutzt werden. Das bedeutet: Nicht nur der Fernzugriff ist möglich, sondern unter bestimmten Voraussetzungen auch eine bedarfsgerechtere Steuerung, die auf Wetterbedingungen reagiert. Wie das in der Praxis aussieht, zeigt unter anderem unser Magazinbeitrag zur Gartenbewässerung per App.
Das LNK2 ist die aktuelle Generation des Erweiterungsmoduls. Die ältere Variante – das LNK der ersten Generation – funktioniert nach demselben Prinzip, zeigt jedoch andere LED-Signale während der Einrichtung. Wo die Unterschiede relevant sind, stellen wir Ihnen später noch genauer vor.
Welche Steuergeräte kompatibel sind

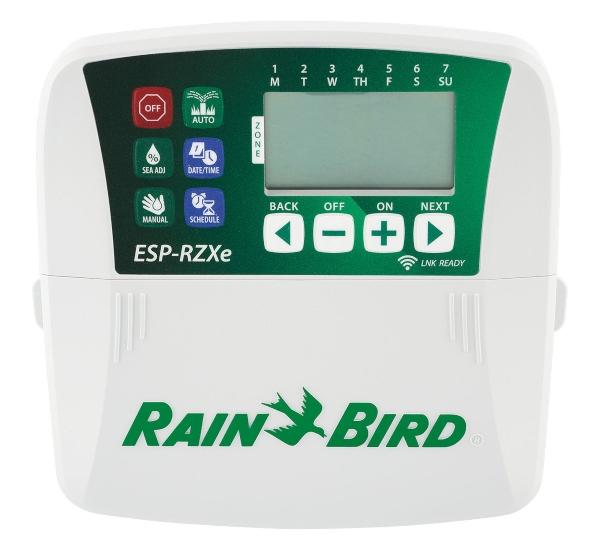

Nicht jedes Rain-Bird-Steuergerät lässt sich nachrüsten. Kompatibel mit dem LNK2 sind die Modelle ESP-TM2, ESP-RZXe, ESP-ME3 und ESP-ME – sofern sie nach dem 2. November 2016 hergestellt wurden. Geräte, die vor diesem Datum produziert wurden, werden nicht unterstützt.
Den schnellsten Orientierungshinweis liefert ein Blick auf das Steuergerät selbst: Ein WiFi-Symbol auf der Frontseite des Bedienfelds deutet auf Kompatibilität hin. Fehlt das Symbol, sollte die Kompatibilität vor dem Kauf unbedingt geprüft werden – allein das Fehlen des Symbols ist kein abschließendes Ausschlusskriterium für jeden Einzelfall, aber ein deutliches Warnsignal.
Das LNK2 WiFi Modul ist kompatibel mit den Steuergeräten ESP-TM2, ESP-RZXe, ESP-ME3 und ESP-ME, sofern sie nach dem 2. November 2016 hergestellt wurden. Ein WiFi-Symbol auf der Gerätefrontseite ist ein verlässlicher Kompatibilitätshinweis. Vor dem Kauf lohnt sich die Prüfung der genauen Modell- und Herstellungsdaten.
Was vor dem Verbinden geprüft werden sollte
Damit die Inbetriebnahme reibungslos verläuft, sind einige Punkte vorab zu klären. Ein kurzer Check spart später Zeit:
– Kompatibles Steuergerät vorhanden und WiFi-Symbol auf der Front sichtbar?
– 2,4-GHz-WLAN am Montageort des Steuergeräts ausreichend verfügbar?
– Aktuelle Rain-Bird-Steuerapp für iOS oder Android auf dem Smartphone installiert?
– WLAN-Kennwort griffbereit?
– Steuergerät mit Strom versorgt und betriebsbereit?
Der wichtigste Punkt dabei ist die WLAN-Verfügbarkeit: Das LNK2 unterstützt ausschließlich 2,4-GHz-Netzwerke. Moderne Router senden häufig parallel im 2,4-GHz- und im 5-GHz-Band. Das 5-GHz-Band wird vom Modul nicht unterstützt – eine Verbindung kommt in diesem Fall nicht zustande. Es lohnt sich, die Signalstärke am Gerätestandort vorab mit dem Smartphone zu prüfen.
Ebenfalls nicht unterstützt werden öffentliche Netzwerke mit einer vorgelagerten Web-Anmeldung (sogenannte Captive Portals) sowie offene Netzwerke ohne Kennwortschutz. Gastnetzwerke hingegen funktionieren grundsätzlich, sofern sie internetverbunden sind, im 2,4-GHz-Band laufen und keine zusätzliche Anmeldeseite erfordern.
Rain Bird LNK2 verbinden: Schritt für Schritt
Der Einrichtungsablauf folgt einem festen Schema. Halten Sie beim ersten Durchgang Smartphone, WLAN-Kennwort und das Steuergerät griffbereit.
1. App installieren und Konto anlegen
Laden Sie die aktuelle Rain-Bird-App aus dem App Store oder Google Play Store herunter und öffnen Sie sie. Beim ersten Start wird ein kostenloses Konto benötigt – dieses ermöglicht später den Fernzugriff über die Rain-Bird-Cloud.
2. LNK2 Modul einstecken
Öffnen Sie die Frontabdeckung des Steuergeräts und stecken Sie das LNK2 in den Zubehöranschluss (Remote/Accessory Port). Das Modul rastet werkzeuglos ein. Nach dem Einstecken startet es selbstständig: Die LED blinkt beim LNK2 blau – das signalisiert den Quick-Pair-Modus und zeigt an, dass das Bewässerungsmodul zur Einrichtung bereit ist. Beim älteren LNK-Modul blinkt die LED in diesem Zustand abwechselnd rot und grün.
3. Steuergerät in der App hinzufügen
Tippen Sie in der Steuerungsapp auf „Steuergerät hinzufügen“ und folgen Sie den Anweisungen auf dem Bildschirm. Die App führt durch den Verbindungsprozess und fragt nach dem WLAN-Netzwerk sowie dem Kennwort.
4. Mit dem Heimnetzwerk verbinden
Das Erweiterungsmodul öffnet bei der Ersteinrichtung einen eigenen Hotspot mit einem Netzwerknamen, der „RainBird“ enthält. Verbinden Sie Ihr Smartphone mit diesem Hotspot, wenn die Steuerungsapp Sie dazu auffordert. Anschließend tragen Sie über die App die Zugangsdaten Ihres Heimnetzwerks ein. Das Erweiterungsmodul verbindet sich daraufhin mit Ihrem Router. Sobald die Verbindung steht, können Sie Ihr Smartphone wieder in Ihr normales Netz einbuchen – die Steuerung ist ab diesem Moment über die Rain-Bird-Cloud erreichbar, sofern WLAN und Internetzugang am Standort stabil sind.
5. Verbindung prüfen
Nach erfolgreicher Einrichtung erscheint das Steuergerät als Eintrag in der Steuerungsapp. Prüfen Sie, ob der Status als „online“ angezeigt wird. Starten Sie probeweise eine Zone manuell über die Steuerungsapp und warten Sie einige Minuten, um sicherzugehen, dass die Verbindung stabil bleibt. Reagiert die Zone und bleibt der Status dauerhaft online, ist die Einrichtung abgeschlossen.
LED-Signale des Moduls verstehen
Die mehrfarbige LED am Modul gibt jederzeit Auskunft über den aktuellen Verbindungsstatus. Wer die wichtigsten Signale kennt, kann Probleme deutlich schneller eingrenzen.
Blau blinkend (LNK2) – Modul im Quick-Pair-Modus, bereit zur Neueinrichtung. App öffnen und „Steuergerät hinzufügen“ antippen.
Rot und Grün abwechselnd blinkend – Hotspot-Modus aktiv. Das Erweiterungsmodul sendet ein eigenes WLAN-Netz für die Erstkonfiguration. Dieser Zustand tritt beim älteren LNK beim Start auf sowie beim LNK2 nach einem Reset.
Rot blinkend – Erweiterungsmodul eingeschaltet, aber nicht mit einem WLAN verbunden.
Dauerhaft Rot – Modul kommuniziert nicht mit dem Steuergerät. Sitz im Zubehöranschluss prüfen, Erweiterungsmodul herausziehen und neu einstecken.
Grün blinkend – Verbindung zum lokalen WLAN und zur Rain-Bird-Cloud aktiv.
Zwei Bernstein-Blinksignale – Reset wurde ausgelöst. Das Erweiterungsmodul kehrt danach in den Einrichtungsmodus zurück.
Typische Probleme beim Verbinden und ihre Lösung
Auch bei sorgfältiger Vorbereitung gibt es bekannte Stolpersteine. Die häufigsten Ursachen lassen sich meist schnell beheben.
Falsches WLAN-Band
Das ist die häufigste Ursache, wenn die Verbindung beim Einrichten abbricht oder das Erweiterungsmodul nicht gefunden wird. Prüfen Sie in den Router-Einstellungen, ob der Standort des Steuergeräts im 2,4-GHz-Band erreichbar ist. Viele moderne Router vergeben für 2,4 GHz und 5 GHz denselben Netzwerknamen – in diesem Fall kann das Smartphone beim Verbindungsaufbau automatisch das falsche Band wählen. Eine getrennte SSID für das 2,4-GHz-Netz schafft hier Klarheit.
Schwaches WLAN-Signal am Montageort
Steuergeräte sind häufig in Außenbereichen, Geräteschuppen oder Kellerräumen montiert, wo das WLAN-Signal schwächer ist. Ist die Signalstärke unzureichend, lässt sich das Modul zwar verbinden, verliert aber regelmäßig die Verbindung. Ein WLAN-Repeater, der das 2,4-GHz-Band (802.11b/g/n) unterstützt, kann die Reichweite erhöhen. Nach der Einrichtung des Repeaters muss das Modul einmalig mit dem neuen Netzwerknamen verbunden werden.
Standortberechtigung fehlt in der App
Die Rain-Bird-App benötigt unter Android und iOS eine aktive Standortberechtigung, weil WLAN-basierte Apps diese systemseitig erfordern. Fehlt diese Berechtigung, schlägt die Verbindung still fehl. Erteilen Sie die Berechtigung manuell in den App-Einstellungen Ihres Smartphones.
WLAN-Kennwort geändert oder Router ausgetauscht
Sobald sich die Zugangsdaten des Heimnetzwerks ändern, verliert das Modul die Verbindung. In diesem Fall ist eine erneute Einrichtung nötig. Das Erweiterungsmodul über den Reset-Vorgang in den Einrichtungsmodus versetzen und die neue Verbindung über die App herstellen.
Rain Bird LNK2 zurücksetzen
Wenn das Erweiterungsmodul nach einem Routerwechsel neu verbunden werden muss, nicht mehr auf die Steuerapp reagiert oder die Fehlersuche nicht weiterführt, hilft ein Reset auf Werkseinstellungen.
Halten Sie dazu die Drucktaste am Modul mindestens 5 Sekunden gedrückt. Das Modul quittiert den Reset mit zwei Bernstein-Blinksignalen und kehrt anschließend in den Einrichtungsmodus zurück – beim LNK2 blinkt die LED dann wieder blau, beim älteren LNK wechseln rot und grün ab. Alle gespeicherten WLAN-Daten werden dabei gelöscht. Wichtig: Löschen Sie in der Rain-Bird-App zusätzlich den bisherigen Eintrag des Steuergeräts, bevor Sie die Verbindung neu aufbauen. Anschließend lässt sich das Gerät wie bei der Ersteinrichtung über „Steuergerät hinzufügen“ erneut verbinden.
Was nach erfolgreicher Verbindung eingerichtet werden sollte
Sobald das Erweiterungsmodul verbunden ist und das Steuergerät in der App als online erscheint, lohnt es sich, die wichtigsten Einstellungen direkt zu prüfen. Kontrollieren Sie, ob alle Bewässerungszonen korrekt angelegt sind und ob die programmierten Startzeiten sowie Laufzeiten den tatsächlichen Anforderungen entsprechen.
Die App bietet außerdem Optionen zur wetterbasierenden Anpassung: Über die saisonale Anpassung können Bewässerungszeiten auf Basis von Wetterdaten automatisch korrigiert werden – das setzt jedoch voraus, dass diese Funktion in der App-Konfiguration aktiviert ist. Sind ein Regensensor oder andere Sensoren am Steuergerät angeschlossen, ist deren korrekte Einbindung unter dem Menüpunkt „Sensoren“ zu prüfen. Der aktuelle Verbindungsstatus lässt sich jederzeit unter „Netzwerk“ einsehen.
Mit einer sorgfältig eingerichteten Verbindung und geprüften Programmen bildet das LNK2 WiFi Modul die Grundlage für eine Gartenbewässerung, die sich zuverlässig an veränderte Bedingungen anpasst – ohne manuelle Eingriffe vor Ort.
