Verschraubungen für den IBC-Container

Verschraubungen für den IBC-Container

« Tanks flexibel verbinden »

IBC-Container sind die Alleskönner der Logistikbrache und für Handel, Gewerbe und auch Industrie unverzichtbar. Aber auch bei Hobbygärtnern oder in der Landwirtschaft werden diese Großgebinde immer beliebter. Der Grund: diese Tanks lassen mit dem entsprechenden IBC-Zubehör äußerst vielfältig einsetzen und für die individuellen Anforderungen optimieren. Dafür ist die Kompatibilität mit anderen Tanks und Zubehörteilen entscheidend. Oft steht dabei das Herstellen einer sicheren Schraubverbindung im Fokus. Je nach Konfiguration ermöglicht eine Verschraubung die Ergänzung von Anbauteilen oder das Zusammenschließen mehrerer Behälter. Wir stellen Ihnen einige Zubehör-Komponenten genauer vor, mit denen Sie je nach Anwendungssituation sichere Verschraubungen realisieren können.

Aufbau und Komponenten eines IBC-Containers

Die Abkürzung IBC steht für Intermediate Bulk Container, diese genormten Großgebinde wurden ursprünglich für das Umschlagen sowie die Lagerung von Flüssigkeiten und rieselfähigen Feststoffen entwickelt. Geschützt von einer Gitterbox kann die Tankblase aus Kunststoff die unterschiedlichsten Stoffe aufnehmen. Wasser, hochaggressive Chemikalien oder sensible Erzeugnisse aus der Lebensmittelindustrie können in diesen Behältern sicher bevorratet werden. Als Basis des Großgebindes dient eine Universalpalette, so lässt sich der Behälter einfach und schnell transportieren, lagern und sogar stapeln. In der Praxis haben sich die Gebinde auch dank des hohen Grands der Normung bewährt. Denn die Standardisierung und die Normierung begünstigen die universelle Einsetzbarkeit und erlauben ein hohes Maß an Flexibilität. Hinzu kommt die Möglichkeit, dass jede Komponente bei einem Schaden oder bei Verschleiß einzeln ersetzt werden kann. Das erhöht die Lebensdauer der Gesamtkonstruktion erheblich.

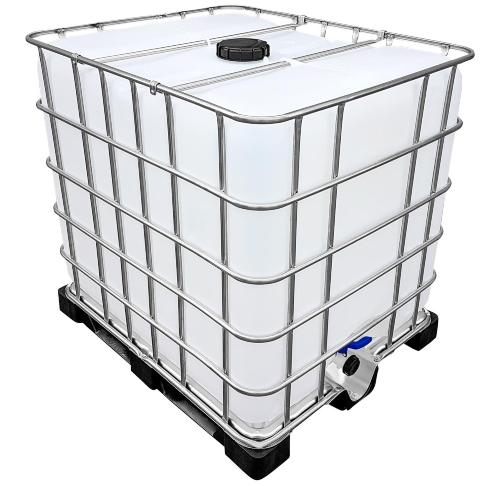

1000l IBC Wassertank auf PE-Palette (FOOD) REBO NEUWERTIG

Wofür eine Verschraubung am Tank?

Bei Lagerung, dem Umschlagen von Stoffen oder auch beim Sammeln von Regenwasser ist häufig die Herstellung einer sicheren Verschraubung an Ein- oder Auslass unerlässlich. Die Verschraubung am IBC Container bildet dann die Schnittstelle zu Leitungen, Ventilen und sonstigen Zubehörteilen. Je nach gewünschter Verwendung des Behälters, gilt es dabei unterschiedliche Faktoren zu berücksichtigen. Ausschlaggebend für die Kompatibilität der Verschraubungen sind der Durchmesser der Öffnung, das Gewinde sowie die Ausbildung des aufnehmenden Gegenparts. Für zahlreiche Montagesituationen stehen passende Zubehör-Sets zur Auswahl, die es erlauben sichere Verbindungen ohne Improvisationen herzustellen. Einige dieser häufig verwendeten Verbindungen stellen wir Ihnen nun genauer vor.

Tankverbinder – Tanks flexibel erweitern

Ein Tankverbinder ist in der Lage, mehrere Tanks zu einem gemeinsamen und zusammenhängenden Volumen zu kombinieren. Diese Verbinder lassen sich passend zum Gewinde der jeweiligen Tanköffnung wählen, sodass sich ganz bequem eine sichere Verschraubung herstellen lässt. So entfällt der Bedarf einer Anpassung über Adapterstücke oder sonstige Verbindungshilfsmittel. Die Zahl der potenziellen Schwachpunkte wird somit minimiert.

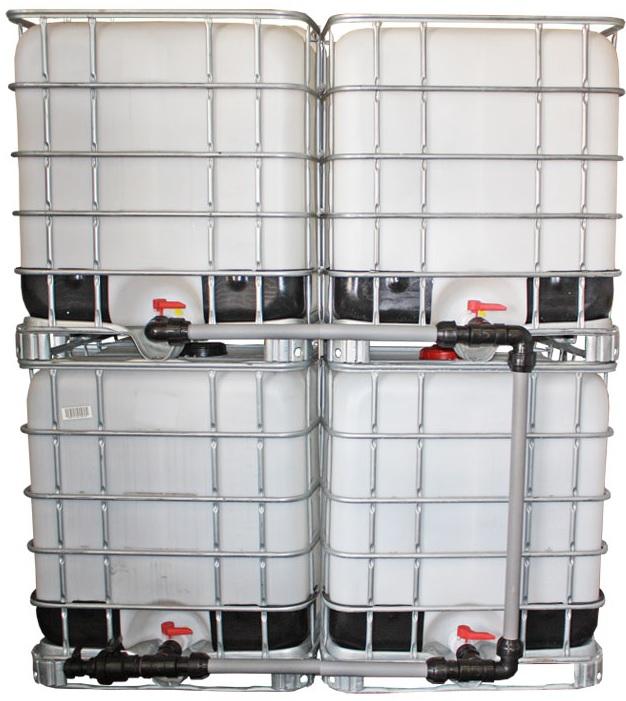

IBC Adapter 2" Camlock Dose - Tankverbindung 4 IBC neben-/übereinander 50mm Rohr - Verschraubungen für den IBC-Container

Die Anschlussmuffe

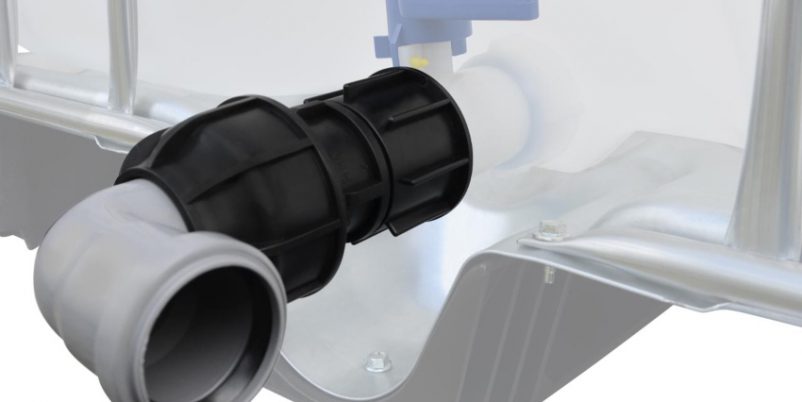

Eine universelle Lösung für die Anbindung verschiedenster Leitungen, Schläuche oder sonstiger Systemkomponenten ist die Anschlussmuffe. Mittels eines passenden Gegenstücks wird sie auf die Öffnung des Behälters aufgesetzt und festgeschraubt. Die Ausgangsseite der Anschlussmuffe ist dagegen so ausgeprägt, dass unterschiedliche Komponenten angeschlossen werden können. Dazu stehen unterschiedliche Befestigungssystemen zur Auswahl. Das kann beispielsweise eine entsprechend ausgeformte Verschraubung, ein Bajonett-System oder eine Camlock-Kupplung sein. Mit den unterschiedlichen Anschlussmuffen lassen sich so sichere und dichte Verbindungen herstellen, ohne dass Improvisationen oder sogar Notlösungen erforderlich wären.

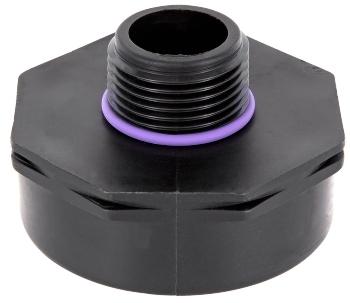

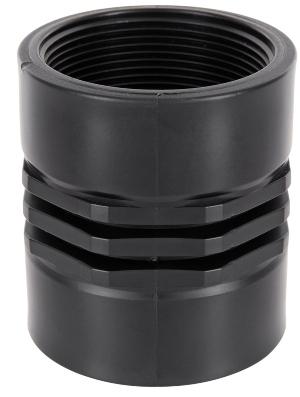

           Doppel Muffe 2x Innengewinde - Verschraubungen für den IBC-Container               Reduzierung Außengewinde x Innengewinde mit O-Ring - Verschraubungen für den IBC-Container

Die Klemmverschraubung

Im Gegensatz zu einer „normalen“ Verschraubung weist die Klemmverschraubung lediglich am Übergangspunkt zum IBC-Container ein Gewinde auf, das auf die Aufnahme am Behälter passt. Die Gegenseite der Klemmverschraubung dagegen ist darauf ausgerichtet, glatte Leitungsmaterialien, wie etwa Schläuche, aufzunehmen. Deswegen verfügen diese Verbindungselemente über eine besondere Form des Gewindes. Über ein Gegenstück, meist in Form eines konischen Spannrings, wird beim Zudrehen einen Anpressdruck aufbaut. Dieser fixiert die eingelegten Leitungsmaterialien und stellt eine dichte Verbindung zwischen Leitung und Gebinde her.

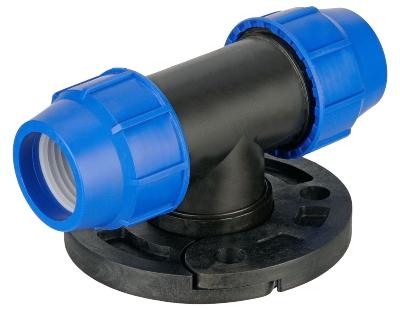

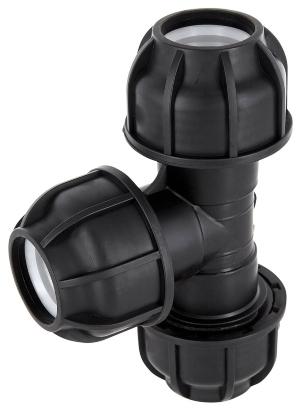

PE Winkel T-Stück Klemmverbindung mit Flansch       T-Stück Klemmverbindung Kupplung

Der IBC-Adapter

Eine gewisse Sonderform einer Verschraubung stellt der IBC-Adapter dar. Bei diesen Verbindungen handelt es sich letztlich um eine Übergangsmuffe, jedoch mit einer speziellen Ausrichtung. Jeder Adapter ist auf ein bestimmtes technisches System ausgelegt, mit dem er perfekt harmoniert. Hierzu werden die Kupplungs- bzw. Verbindungsformen genutzt, die auch bei dem anzuschließenden System verwendet werden. Die Spanne reicht vom üblichen Gartenschlauch bis hin zur Aufnahme von Feuerwehrschläuchen, wie sie häufig für Frischwasser- bzw. Schmutzwasserleitungen verwendet werden. Durch den Einsatz eines passenden Adapters erhalten Sie eine solide und sichere Anbindung eines in sich geschlossenen Systems an Ihren Tank.

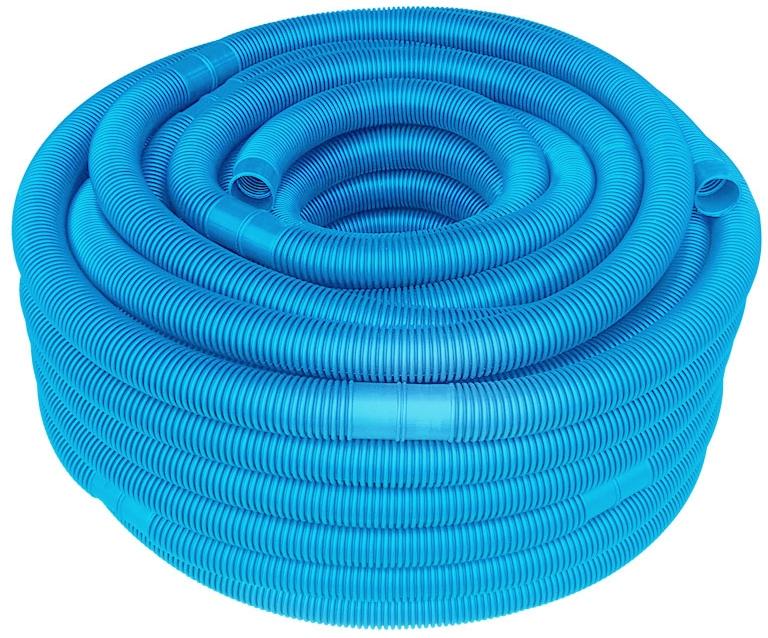

38mm 1 1/2" (51m) Pool- & Schwimmbadschlauch

Die Entlüftung – Unerlässlich bei verbundenen IBC Containern

Zuletzt verbleibt eine besondere Variante der IBC Container Verschraubung: die Entlüftung. Meist wird sie in Verbindung mit einer Übergangsmuffe an den Container angebunden. Dazu ist es in der Regel erforderlich, eine Lochbohrung an der Tankblase zu setzen. Wichtig ist die Entlüftung immer dann, wenn Druckveränderungen im Tankinneren auftreten. Diese entstehen zwangsläufig beim Entleeren oder Befüllen der verbundenen Tanks, denn dann ändert sich das Volumen des Inhalts und es bildet sich ein Über- oder Unterdruck. Aber auch Temperaturveränderungen können zu einer Ausdehnung des Lagerguts führen, die über dieses Entlüftungssystem aber ohne Probleme aufgefangen werden können.

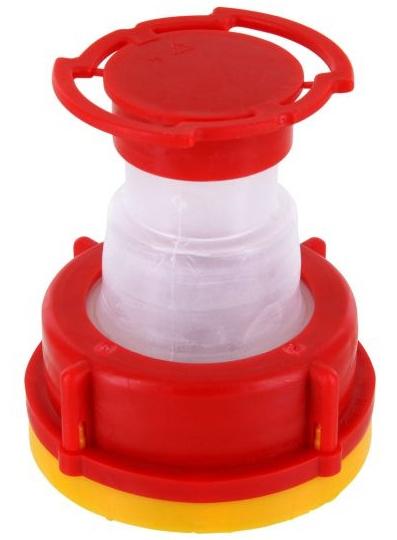

Verschluss Kappe mit Ausziehtülle DIN 51

Dank sicherer Verbindungen mehr Flexibilität schaffen

Wie Sie sehen, gibt es weit mehr als lediglich „die eine“ Verschraubung für den IBC. Stattdessen bieten sich unterschiedliche Lösung an, um eine sichere Verbindung herzustellen. Ob es um die Kompatibilität zu anderen technischen Systemgruppen geht, oder um die Anbindung an beliebige Schläuche und Leitungsmaterialien – durch den Griff zur geeigneten Verschraubungsmethode gelingt die Verbindung von Lagertank und weiterführenden Systemkomponenten sicher, schnell und dauerhaft.
