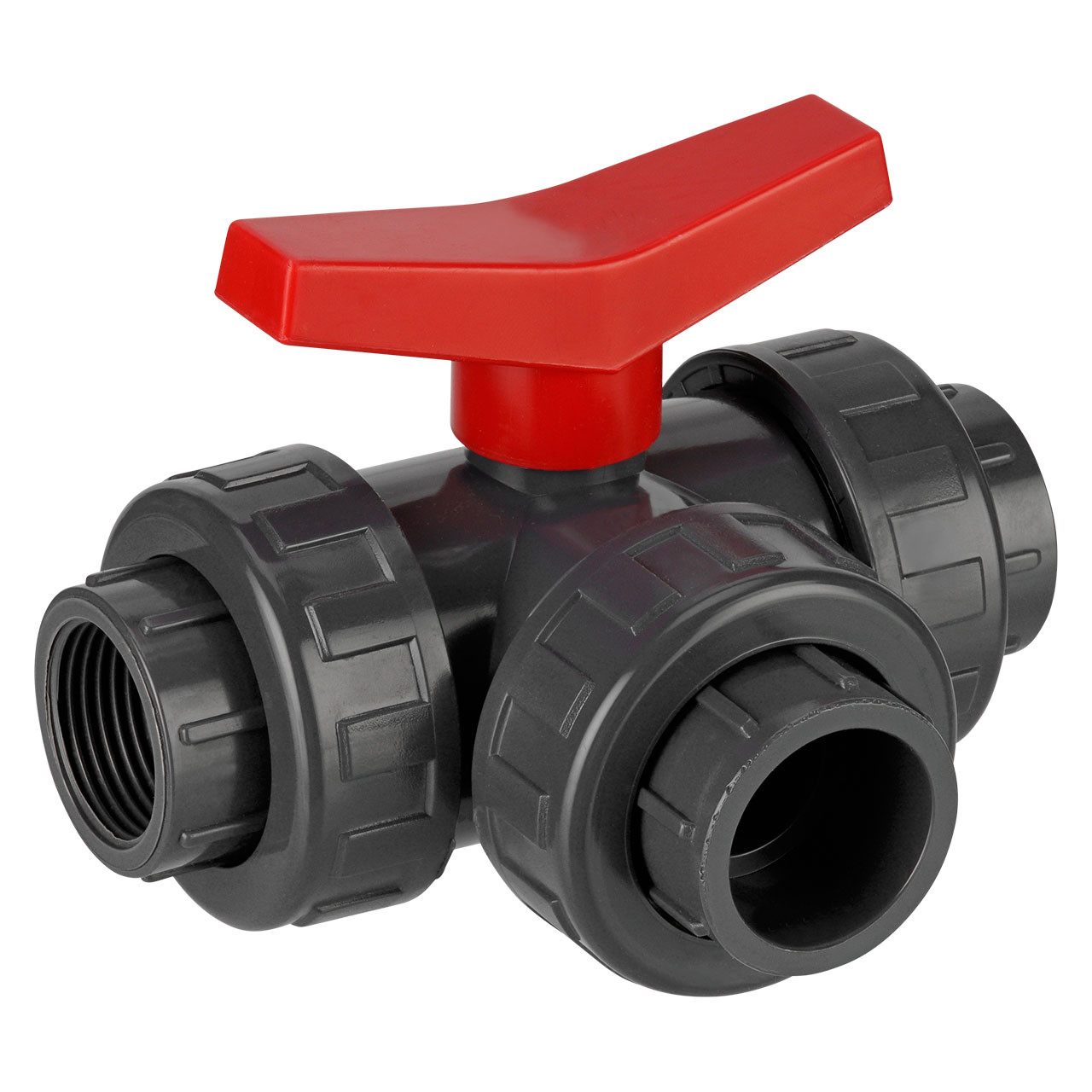

PVC-U 3-Wege-Kugelhahn T-Bohrung 3x Innengewinde

26,09 € * 28,99 € * (10% gespart)

Rabatt gültig bis 02.12.2024

inkl. MwSt. zzgl. Versandkosten

Lieferzeit 1-2 Werktage. (Versand mit DHL )

Artikel-Nr.: RK73515
Gewicht: 0,219 kg
EAN/GTIN: 4260723019284

Pin it

Varianten

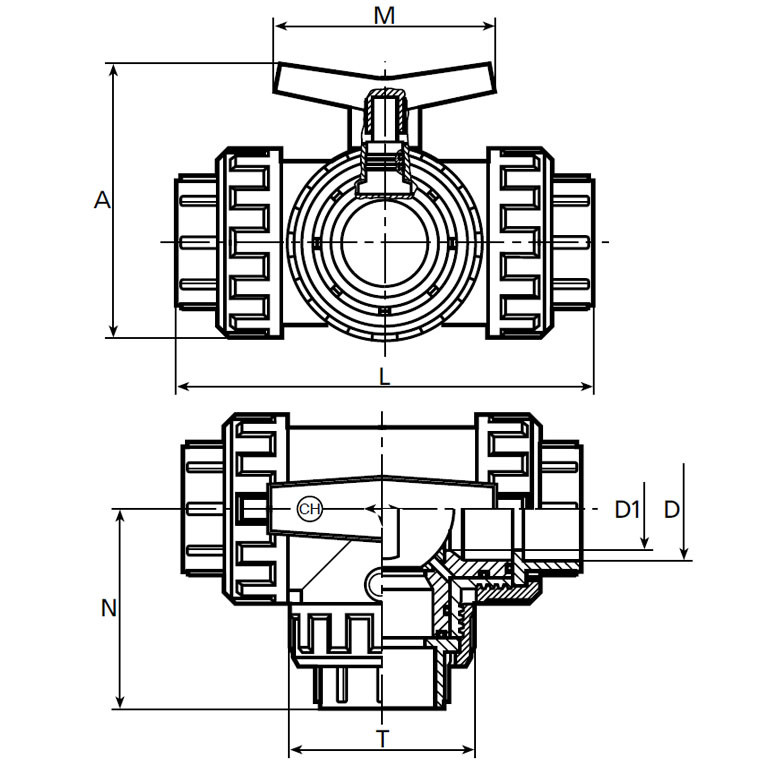

Artikelnummer	Größe	D1	D	L	A	M	T	N	Gewicht	Preis (inkl. 19% MwSt.)
RK73514	-	-	-	-	-	-	-	-	0.023 kg	8,09 €	Derzeit nicht verfügbar.
RK73515	1/2" IG x 1/2" IG x 1/2" IG	15	1/2" (18,70mm)	112	80	85	45	57	0.219 kg	26,09 €
RK73516	3/4" IG x 3/4" IG x 3/4" IG	20	3/4" (24,20mm)	123	87	85	55	62	0.3 kg	27,89 €
RK73517	1" IG x 1" IG x 1" IG	25	1" ( 30,30mm)	147	104	100	66	74	0.485 kg	30,59 €
RK73518	1 1/4" IG x 1 1/4" IG x 1 1/4" IG	32	1 1/4" (39,00mm)	169	115	100	79	82	0.728 kg	41,39 €
RK73519	1 1/2" IG x 1 1/2" IG x 1 1/2" IG	40	1 1/2" (44,90mm)	207	145	128	102	94	1.452 kg	50,39 €
RK73520	2" IG x 2" IG x 2" IG	50	2" (56,70mm)	230	160	128	111	117	2.184 kg	59,39 €

Trusted Shops zertifiziert
Kauf auf Rechnung
Paketversand innerhalb der EU
Schnelle & sichere Lösung

Haben Sie Fragen?

shop@rekubik.de

Geschäftszeiten Mo.-Fr. 8:00 - 16:00 Uhr

+49 33971 605000

Hier geht es zu unserem Kontaktformular

Wir versenden unsere Produkte per DHL-Paket oder Spedition in folgende Länder:

Hier geht es zu den Versand- und Lieferbedingungen

3 Wege Kugelhahn mit einer T-Bohrung und 3 gleichen Innengewinden. Der 3 Wege Kugelhahn... mehr

Menü schließen

Produktinformationen "PVC-U 3-Wege-Kugelhahn T-Bohrung 3x Innengewinde"

3 Wege Kugelhahn mit einer T-Bohrung und 3 gleichen Innengewinden.

Der 3 Wege Kugelhahn P.T.F.E (Teflon) und den dazugehörigen O-Ringen. Durch den Kugelhahn können drei Abgänge separat geregelt werden. Der Dreiwegekugelhähne Typ T kann die Flüssigkeit in verschiedene Richtungen umleiten. Je nach Ausführung der Kugel im Inneren des Absperrhahns unterscheidet man zwei verschiedene Typen von Dreiwegekugelhähnen.

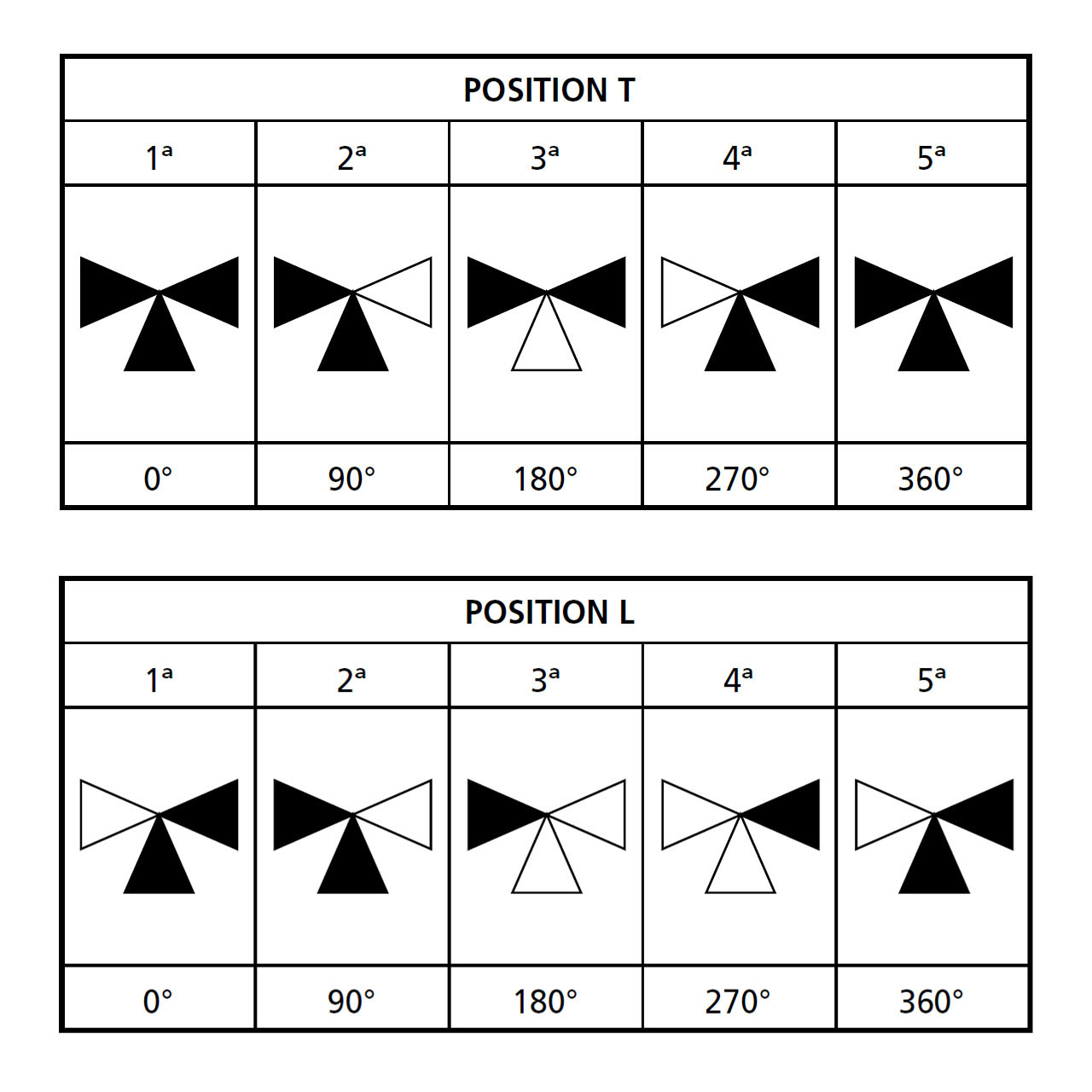

Der Kugelhahn mit T-Bohrung besitzt die für den Absperrvorgang verantwortliche Kunststoffkugel zusätzlich zu der durchgängigen eine weitere im 90°-Winkel abgehende Bohrung. Somit entstehen vier Schaltmöglichkeiten. Dadurch lassen sich auch, verschiedene Flussrichtungen realisieren.

Bei dem Absperrhahn mit der L-Bohrung kann der Flüssigkeitsstrom aus dem Eingangsrohr in eines der zwei abgehende Rohre geleitet werden. Es gibt also insgesamt nur drei Schaltmöglichkeiten. Genau wie bei dem Dreiwegekugelhahn mit T-Bohrung lässt sich der Drehknauf um volle 360° drehen. Das heißt, bei einer vollen Umdrehung ergibt sich auch zweimal die Möglichkeit, alle drei Durchflussrichtungen zu sperren.

Produkteigenschaften:

Temperaturbereich von 0 °C bis +45 °C, kurz 60 °C
beständig gegen Säuren, Wasser, Salzwasser und Chlor
für Druck- und Saugleitungen verwendbar
weichmacherfreier Kunststoff
hohe Abriebfestigkeit
ober- und unterirdisch einsetzbar
Hydrauliktests wurden nach UNE-EN 917 durchgeführt
Zertifiziert nach UNE-EN-ISO-1452
Max. 10 Bar bei 20°C

Arbeitsdruck (PN):	max. 10 bar
Farbe:	Grau
Größe:	1 1/2" IG x 1 1/2" IG x 1 1/2" IG, 1 1/4" IG x 1 1/4" IG x 1 1/4" IG, 1" IG x 1" IG x 1" IG, 1/2" IG x 1/2" IG x 1/2" IG, 2" IG x 2" IG x 2" IG, 3/4" IG x 3/4" IG x 3/4" IG
Gewindeart:	BSP (British Standard Pipe)
Material:	PVC-U (Polyvinylchlorid)
Temperatur:	0°C bis 45°C, kurz bis 60°C

Weiterführende Links zu "PVC-U 3-Wege-Kugelhahn T-Bohrung 3x Innengewinde"

mehr

Menü schließen

Bitte beachten Sie vor der Bestellung die Hinweise bezüglich der Gewindegröße:

Zollangaben Rohrmaße - 1" sind nicht 25,4mm Außendurchmesser

Die Maßangaben in Zoll für Rohre gehen weit in das 20. Jahrhundert zurück, damals war der Wert von Innendurchmesser von Bedeutung, nicht der Außendurchmesser vom Gewinde. So hatte ein 1 Zoll Rohr eine lichte Weite von 25,4mm und einen Außendurchmesser von ca. 33mm. Nun hat sich im Laufe der Zeit die Stahlqualität verbessert und man konnte Rohrwandungen mit einer geringeren Stärke herstellen. Folglich veränderte sich immer mehr das Innen- und Außenmaß, und es gibt leider keinen festen Umrechnungsfaktor auf die heutigen DIN/ISO Maße.

Nachfolgend erhalten sie eine Übersicht der Gewindegrößen und deren Angaben in mm. Bedingt durch Material und Gewinde können diese minimal abweichen. Um Ihr passendes Gewinde zu definieren, messen Sie bitte den Außen und Innendurchmesser und vergleichen Ihre Werte mit der Tabelle.

G (BSP)	Aussen Ø in mm	Innen Ø in mm
G 3/8"	16,66	15,00
G 1/2"	20,95	18,70
G 3/4"	26,44	24,20
G 1"	33,25	30,30
G 1 1/4"	41,91	39,00
G 1 1/2"	47,81	44,90
G 2"	59,61	56,70
G 2 1/2"	75,18	72,23
G 3"	87,88	84,93
G 3 1/2"	103,33	98,01
G 4"	113,03	110,08

Außendurchmesser nach DIN EN ISO 228-1 und DIN 2999.

mehr

Menü schließen

Für die Darstellung des Produktbildes verwenden wir eine zufällig gewählte Artikelgröße als Beispielabbildung. Die Abbildungen, technischen Daten, Maßangaben in Millimeter, Gewichtsangaben in Gramm und Ausführungen sind somit unverbindlich. Die eigentliche Definition und der Verwendungszweck des Artikels sowie die Nutzmaße sind ausschließlich der Darstellungsunterstützung von uns bereitgestellt. Wir behalten uns jederzeit Änderungen ohne Ankündigung vor.
