PVC-U Durchfluss-Schauglas mit Verschraubung + 2x Innengewinde

9,49 € *

inkl. MwSt. zzgl. Versandkosten

Lieferzeit 1-2 Werktage. (Versand mit DHL )

Artikel-Nr.: RK70424
Gewicht: 0,114 kg
EAN/GTIN: 4260723012230

Pin it

Varianten

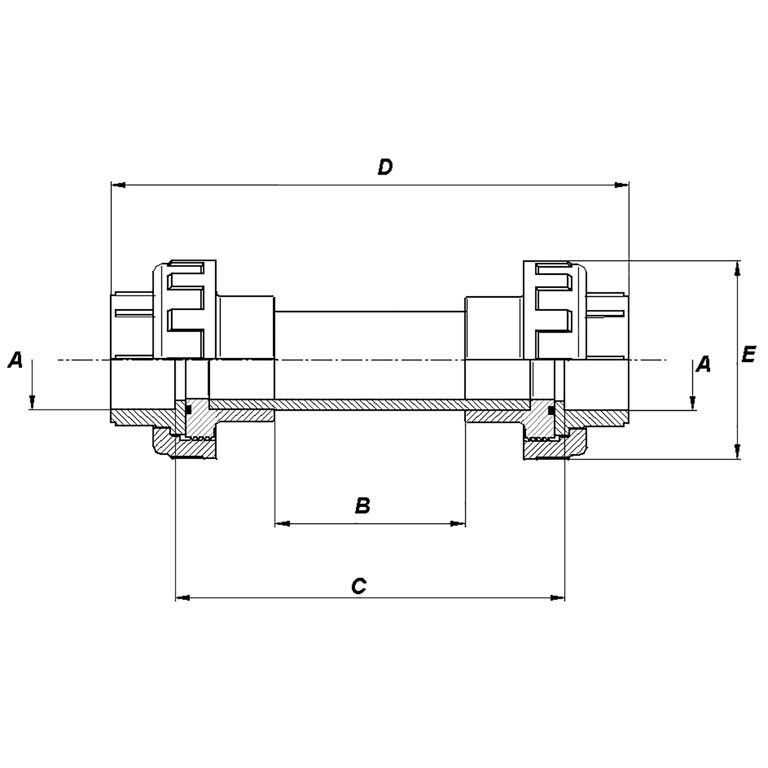

Artikelnummer	B	C	D	E	A	Gewicht	Preis (inkl. 19% MwSt.)
RK70423	70	130	164	49	3/8" (15,00mm)	0.118 kg	8,29 €	Derzeit nicht verfügbar.
RK70424	70	125	165	50	1/2" (18,70mm)	0.114 kg	9,49 €
RK70425	70	125	170	60	3/4" (24,20mm)	0.163 kg	10,69 €
RK70426	70	149	193	67	1" (30,30mm)	0.254 kg	12,99 €
RK70427	70	151	204	81	1 1/4" (39,00mm)	0.4 kg	18,99 €
RK70428	70	169	234	98	1 1/2" (44,90mm)	0.655 kg	23,59 €
RK70429	70	174	251	112	2" (56,70mm)	0.942 kg	28,29 €
RK70430	110	265	356	154	2 1/2" (72,23mm)	2.181 kg	31,79 €	Derzeit nicht verfügbar.
RK70431	105	265	356	154	3" (85mm)	2.396 kg	34,19 €	Derzeit nicht verfügbar.
RK70432	100	247	370	178	4" (110,08mm)	2.979 kg	41,29 €	Derzeit nicht verfügbar.

Trusted Shops zertifiziert
Kauf auf Rechnung
Paketversand innerhalb der EU
Schnelle & sichere Lösung

Haben Sie Fragen?

shop@rekubik.de

Geschäftszeiten Mo.-Fr. 8:00 - 16:00 Uhr

+49 33971 605000

Hier geht es zu unserem Kontaktformular

Wir versenden unsere Produkte per DHL-Paket oder Spedition in folgende Länder:

Hier geht es zu den Versand- und Lieferbedingungen

Schauglas aus transparentem PVC-U Druckrohr mit beidseitig Innengewinden. Die Verschraubungen... mehr

Menü schließen

Produktinformationen "PVC-U Durchfluss-Schauglas mit Verschraubung + 2x Innengewinde"

Schauglas aus transparentem PVC-U Druckrohr mit beidseitig Innengewinden. Die Verschraubungen ermöglichen eine Demontage des Rohres und eine einfache Reinigung. Das Schauglas ist beidseitig mit einem Innengewinde ausgestattet, welches ein einschrauben eines Gewindefittings ermöglicht. Das Schauglas ermöglich eine einfache Überwachung des hindurchfließenden Mediums und lässt Sie Trübungen oder Verfärbungen rasch erkennen. Bei Gewinden ist die Nutzung von Teflonband empfohlen.

Produkteigenschaften:

Temperaturbereich von 0 °C bis +45 °C, kurz 60 °C
beständig gegen Säuren, Wasser, Salzwasser, Öle und Chlor
für Druck- und Saugleitungen verwendbar
weichmacherfreier Kunststoff
hohe Abriebfestigkeit
ober- und unterirdisch Einsetzbar
Hydrauliktests wurden nach UNE-EN 917 durchgeführt
Zertifiziert nach UNE-EN-ISO-1452
Max. 10 Bar bei 20°C

Arbeitsdruck (PN):	max. 10 bar
Farbe:	Grau
Größe:	1 1/2" IG x 1 1/2" IG, 1 1/4" IG x 1 1/4" IG, 1" IG x 1" IG, 1/2" IG x 1/2" IG, 2 1/2" IG x 2 1/2" IG, 2" IG x 2" IG, 3" IG x 3" IG, 3/4" IG x 3/4" IG, 3/8" IG x 3/8" IG
Material:	PVC-U (Polyvinylchlorid)
Temperatur:	0°C bis 45°C, kurz bis 60°C

Weiterführende Links zu "PVC-U Durchfluss-Schauglas mit Verschraubung + 2x Innengewinde"

mehr

Menü schließen

Bitte beachten Sie vor der Bestellung die Hinweise bezüglich der Gewindegröße:

Zollangaben Rohrmaße - 1" sind nicht 25,4mm Außendurchmesser

Die Maßangaben in Zoll für Rohre gehen weit in das 20. Jahrhundert zurück, damals war der Wert von Innendurchmesser von Bedeutung, nicht der Außendurchmesser vom Gewinde. So hatte ein 1 Zoll Rohr eine lichte Weite von 25,4mm und einen Außendurchmesser von ca. 33mm. Nun hat sich im Laufe der Zeit die Stahlqualität verbessert und man konnte Rohrwandungen mit einer geringeren Stärke herstellen. Folglich veränderte sich immer mehr das Innen- und Außenmaß, und es gibt leider keinen festen Umrechnungsfaktor auf die heutigen DIN/ISO Maße.

Nachfolgend erhalten sie eine Übersicht der Gewindegrößen und deren Angaben in mm. Bedingt durch Material und Gewinde können diese minimal abweichen. Um Ihr passendes Gewinde zu definieren, messen Sie bitte den Außen und Innendurchmesser und vergleichen Ihre Werte mit der Tabelle.

G (BSP)	Aussen Ø in mm	Innen Ø in mm
G 3/8"	16,66	15,00
G 1/2"	20,95	18,70
G 3/4"	26,44	24,20
G 1"	33,25	30,30
G 1 1/4"	41,91	39,00
G 1 1/2"	47,81	44,90
G 2"	59,61	56,70
G 2 1/2"	75,18	72,23
G 3"	87,88	84,93
G 3 1/2"	103,33	98,01
G 4"	113,03	110,08

Außendurchmesser nach DIN EN ISO 228-1 und DIN 2999.

mehr

Menü schließen

Für die Darstellung des Produktbildes verwenden wir eine zufällig gewählte Artikelgröße als Beispielabbildung. Die Abbildungen, technischen Daten, Maßangaben in Millimeter, Gewichtsangaben in Gramm und Ausführungen sind somit unverbindlich. Die eigentliche Definition und der Verwendungszweck des Artikels sowie die Nutzmaße sind ausschließlich der Darstellungsunterstützung von uns bereitgestellt. Wir behalten uns jederzeit Änderungen ohne Ankündigung vor.
