PVC-U Schrägsitz-Rückschlagventil Überwurfmutter 2x Innengewinde

24,99 € *

inkl. MwSt. zzgl. Versandkosten

Lieferzeit 1-2 Werktage. (Versand mit DHL )

Artikel-Nr.: RK73010
Gewicht: 0,101 kg
EAN/GTIN: 4260723014272

Pin it

Varianten

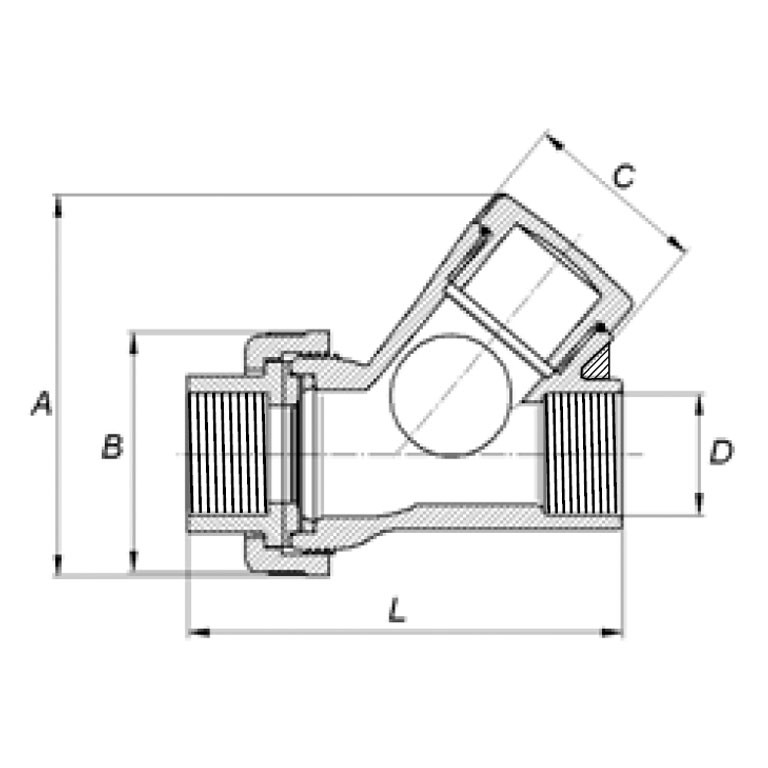

Artikelnummer	Größe	A	B	C	D	L	Gewicht	Preis (inkl. 19% MwSt.)
RK73009	3/8" IG x 3/8" IG	78	49	34	3/8" (15,00mm)	85	0.108 kg	19,99 €	Derzeit nicht verfügbar.
RK73010	1/2 IG x 1/2" IG	78	49	34	1/2" (18,70mm)	85	0.101 kg	24,99 €
RK73011	3/4" IG x 3/4" IG	92	57	41	3/4" (24,20mm)	94	0.158 kg	29,99 €
RK73012	1" IG x 1" IG	104	67	59	1" ( 30,30mm)	112	0.23 kg	49,99 €
RK73013	1 1/4" IG x 1 1/4" IG	127	81	61	1 1/4" (39,00mm)	144	0.429 kg	54,99 €
RK73014	1 1/2" IG x 1 1/2" IG	158	99	71	1 1/2" (44,90mm)	158	0.714 kg	69,99 €
RK73015	2" IG x 2" IG	181	112	90	2" (56,70mm)	190	1.176 kg	89,99 €
RK73016	2 1/2" IG x 2 1/2" IG	238	178	137	2 1/2" (72,23mm)	270	2.371 kg	109,99 €	Derzeit nicht verfügbar.
RK73017	3" IG x 3" IG	286	178	137	3" ( 84,93mm)	324	4.086 kg	129,99 €	Derzeit nicht verfügbar.

Trusted Shops zertifiziert
Kauf auf Rechnung
Paketversand innerhalb der EU
Schnelle & sichere Lösung

Haben Sie Fragen?

shop@rekubik.de

Geschäftszeiten Mo.-Fr. 8:00 - 16:00 Uhr

+49 33971 605000

Hier geht es zu unserem Kontaktformular

Wir versenden unsere Produkte per DHL-Paket oder Spedition in folgende Länder:

Hier geht es zu den Versand- und Lieferbedingungen

PVC-Rückschlagventil mit Schrägsitz und zwei Innengewinden in die PVC-Fittings eingeschraubt... mehr

Menü schließen

Produktinformationen "PVC-U Schrägsitz-Rückschlagventil Überwurfmutter 2x Innengewinde"

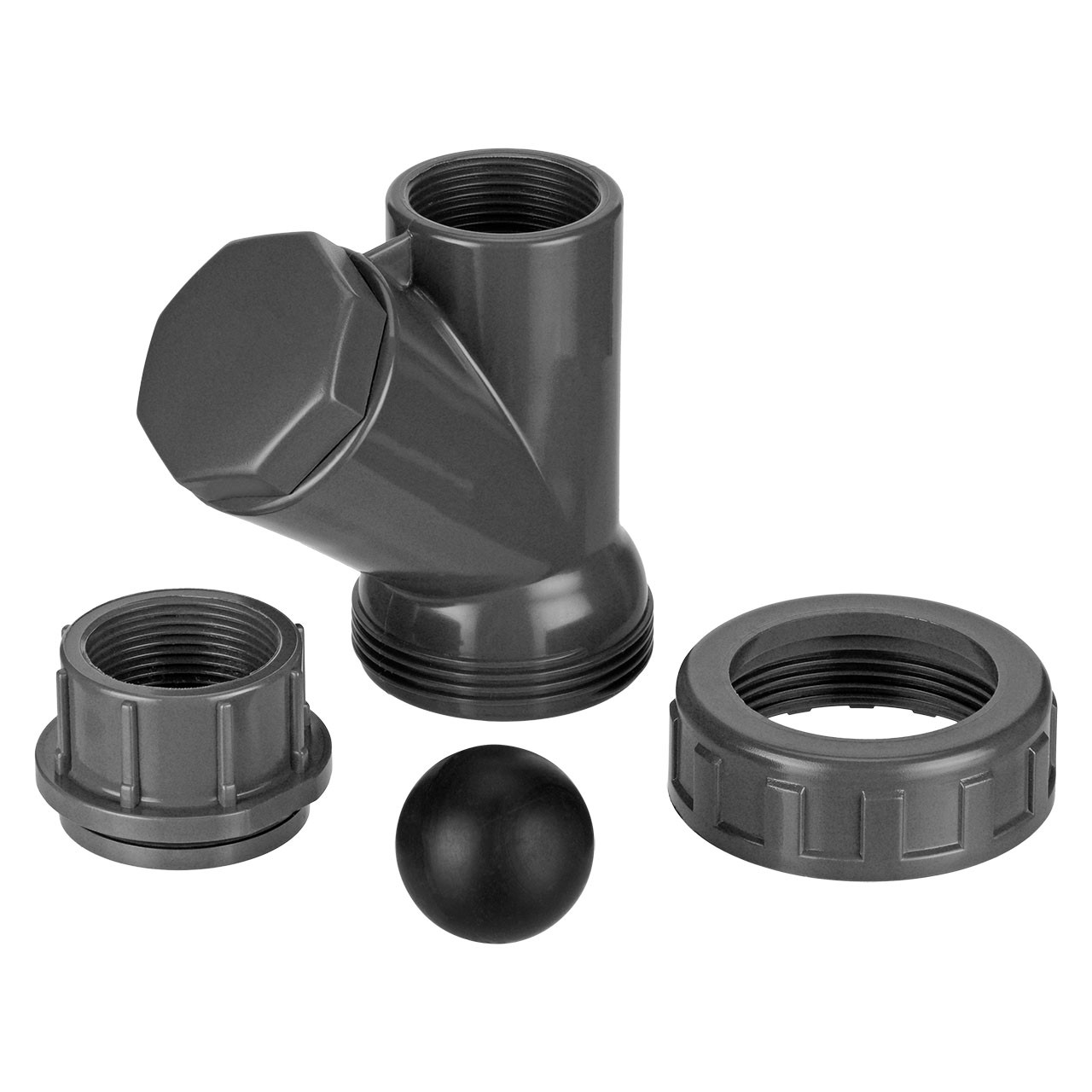

PVC-Rückschlagventil mit Schrägsitz und zwei Innengewinden in die PVC-Fittings eingeschraubt werden können. Flussrichtung beachten. An der einen Seite ist eine Verschraubung mit einer Überwurfmutter zur Lösung des Rückschlagventils und Reinigung dessen. Auf der anderen Seite des Rückschlagventils kann ein PVC-U Fitting eingeschraubt werden. Das Rückschlagventil lässt, das vorhandene Medien nur in eine Richtung passieren. Zur Verbindung der Gewindefittings empfehlen wir Teflon-Dichtband.

Rückschlagventil mit einem Kegel und V2A Feder als Verschlussmechanismus

stehend und liegend verbaubar
ohne Feder benutzbar bei geringerem Widerstand - dann aber nur stehender Verbau
Tellerdichtung EPDM

Die Bauart und ihre Vorteile

Feder geführt vom Kegelstößel - keine Verkantung in der Führung im Vergleich zu einer breiten Feder ohne Stößelführung
Feder geführt vom Kegelstößel - weniger Schmutzfestsetzung in der Feder (Haare, Blätter, Tannennadeln etc.) im Vergleich zu einer breiten Feder ohne Stößelführung
Kegel in Halbkugelform, Abdichtungsring nicht am Kegel - dadurch weniger Strömungsverwirbelungen
Kegel in offener Halbkugelform - bessere, sofortige Abdichtung zur Tellerdichtung, da der rückfließende Wasserdruck den Kegelhohlraum zusätzlich beschwert und so besser verschließt

Produkteigenschaften:

Temperaturbereich von 0 °C bis +45 °C, kurz 60 °C
beständig gegen Säuren, Wasser, Salzwasser und Chlor
für Druck- und Saugleitungen verwendbar
weichmacherfreier Kunststoff
hohe Abriebfestigkeit
ober- und unterirdisch einsetzbar
Hydrauliktests wurden nach UNE-EN 917 durchgeführt
Zertifiziert nach UNE-EN-ISO-1452
Max. 10 Bar bei 20°C

Arbeitsdruck (PN):	max. 10 bar
Farbe:	Grau
Größe:	1 1/2" IG x 1 1/2" IG, 1 1/4" IG x 1 1/4" IG, 1" IG x 1" IG, 2" IG x 2" IG, 3/4" IG x 3/4" IG
Gewindeart:	BSP (British Standard Pipe)
Material:	PVC-U (Polyvinylchlorid)
Temperatur:	0°C bis 45°C, kurz bis 60°C

Weiterführende Links zu "PVC-U Schrägsitz-Rückschlagventil Überwurfmutter 2x Innengewinde"

mehr

Menü schließen

Bitte beachten Sie vor der Bestellung die Hinweise bezüglich der Gewindegröße:

Zollangaben Rohrmaße - 1" sind nicht 25,4mm Außendurchmesser

Die Maßangaben in Zoll für Rohre gehen weit in das 20. Jahrhundert zurück, damals war der Wert von Innendurchmesser von Bedeutung, nicht der Außendurchmesser vom Gewinde. So hatte ein 1 Zoll Rohr eine lichte Weite von 25,4mm und einen Außendurchmesser von ca. 33mm. Nun hat sich im Laufe der Zeit die Stahlqualität verbessert und man konnte Rohrwandungen mit einer geringeren Stärke herstellen. Folglich veränderte sich immer mehr das Innen- und Außenmaß, und es gibt leider keinen festen Umrechnungsfaktor auf die heutigen DIN/ISO Maße.

Nachfolgend erhalten sie eine Übersicht der Gewindegrößen und deren Angaben in mm. Bedingt durch Material und Gewinde können diese minimal abweichen. Um Ihr passendes Gewinde zu definieren, messen Sie bitte den Außen und Innendurchmesser und vergleichen Ihre Werte mit der Tabelle.

G (BSP)	Aussen Ø in mm	Innen Ø in mm
G 3/8"	16,66	15,00
G 1/2"	20,95	18,70
G 3/4"	26,44	24,20
G 1"	33,25	30,30
G 1 1/4"	41,91	39,00
G 1 1/2"	47,81	44,90
G 2"	59,61	56,70
G 2 1/2"	75,18	72,23
G 3"	87,88	84,93
G 3 1/2"	103,33	98,01
G 4"	113,03	110,08

Außendurchmesser nach DIN EN ISO 228-1 und DIN 2999.

mehr

Menü schließen

Für die Darstellung des Produktbildes verwenden wir eine zufällig gewählte Artikelgröße als Beispielabbildung. Die Abbildungen, technischen Daten, Maßangaben in Millimeter, Gewichtsangaben in Gramm und Ausführungen sind somit unverbindlich. Die eigentliche Definition und der Verwendungszweck des Artikels sowie die Nutzmaße sind ausschließlich der Darstellungsunterstützung von uns bereitgestellt. Wir behalten uns jederzeit Änderungen ohne Ankündigung vor.
