PVC-U Verschraubung 2x Klebemuffe
Produktinformationen "PVC-U Verschraubung 2x Klebemuffe"

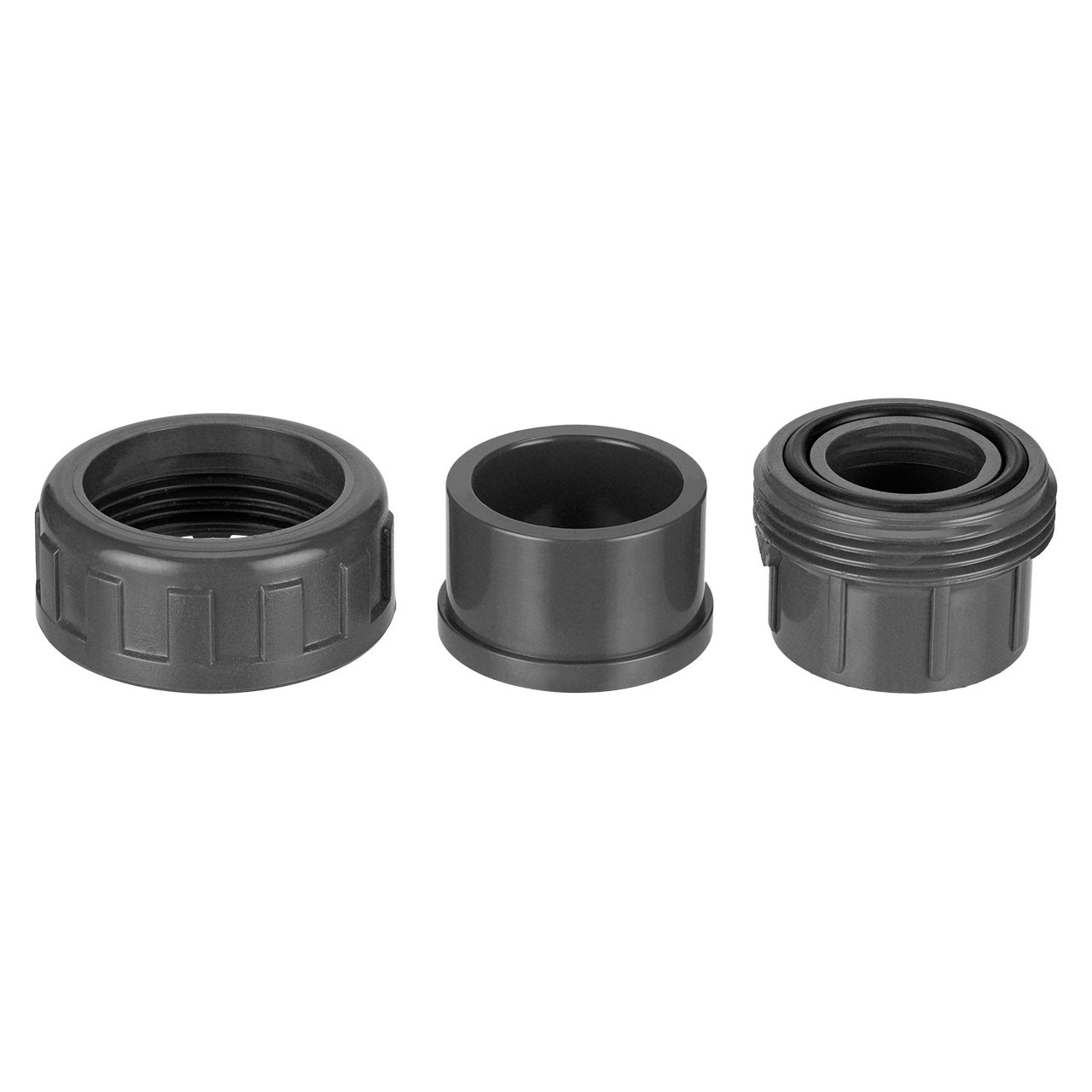

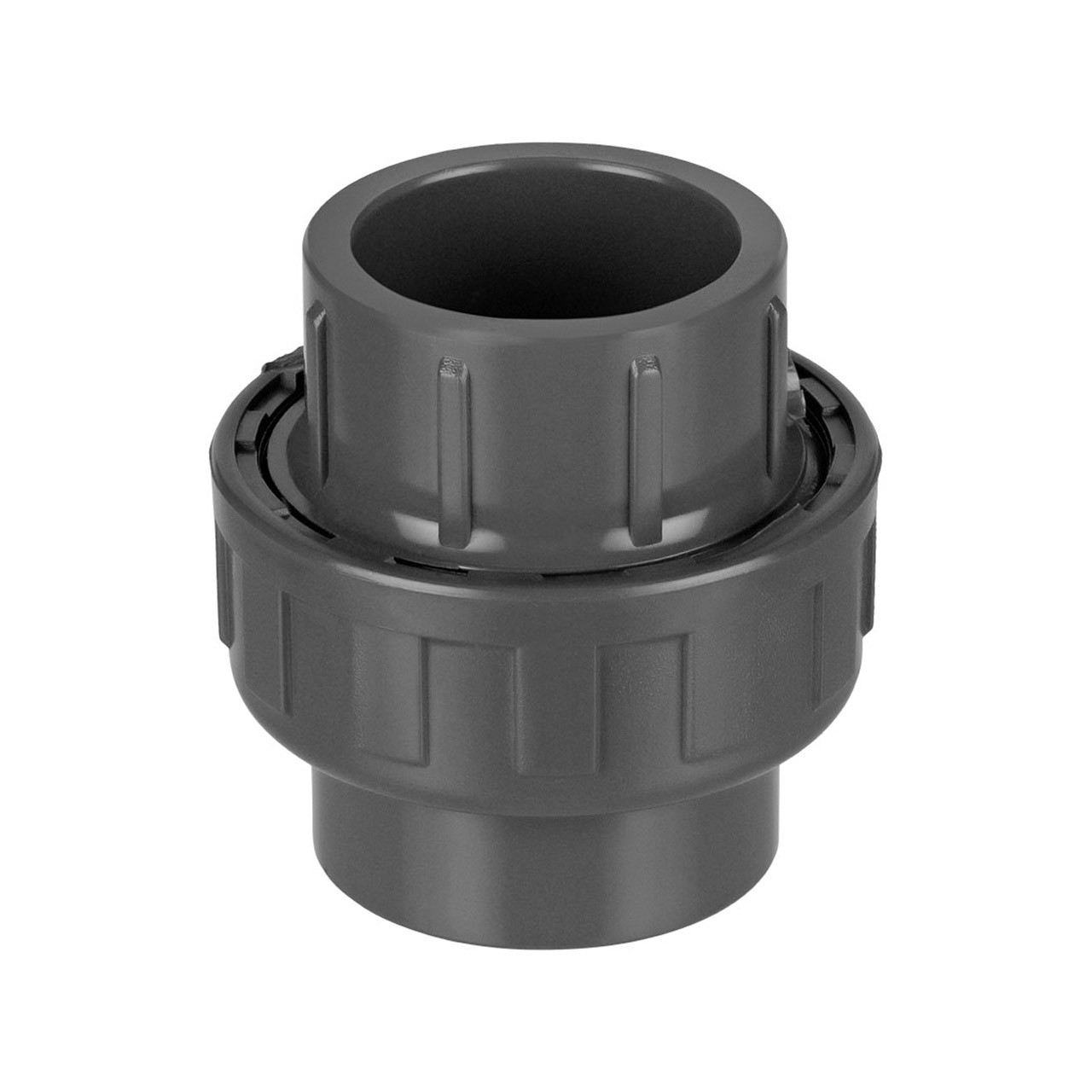

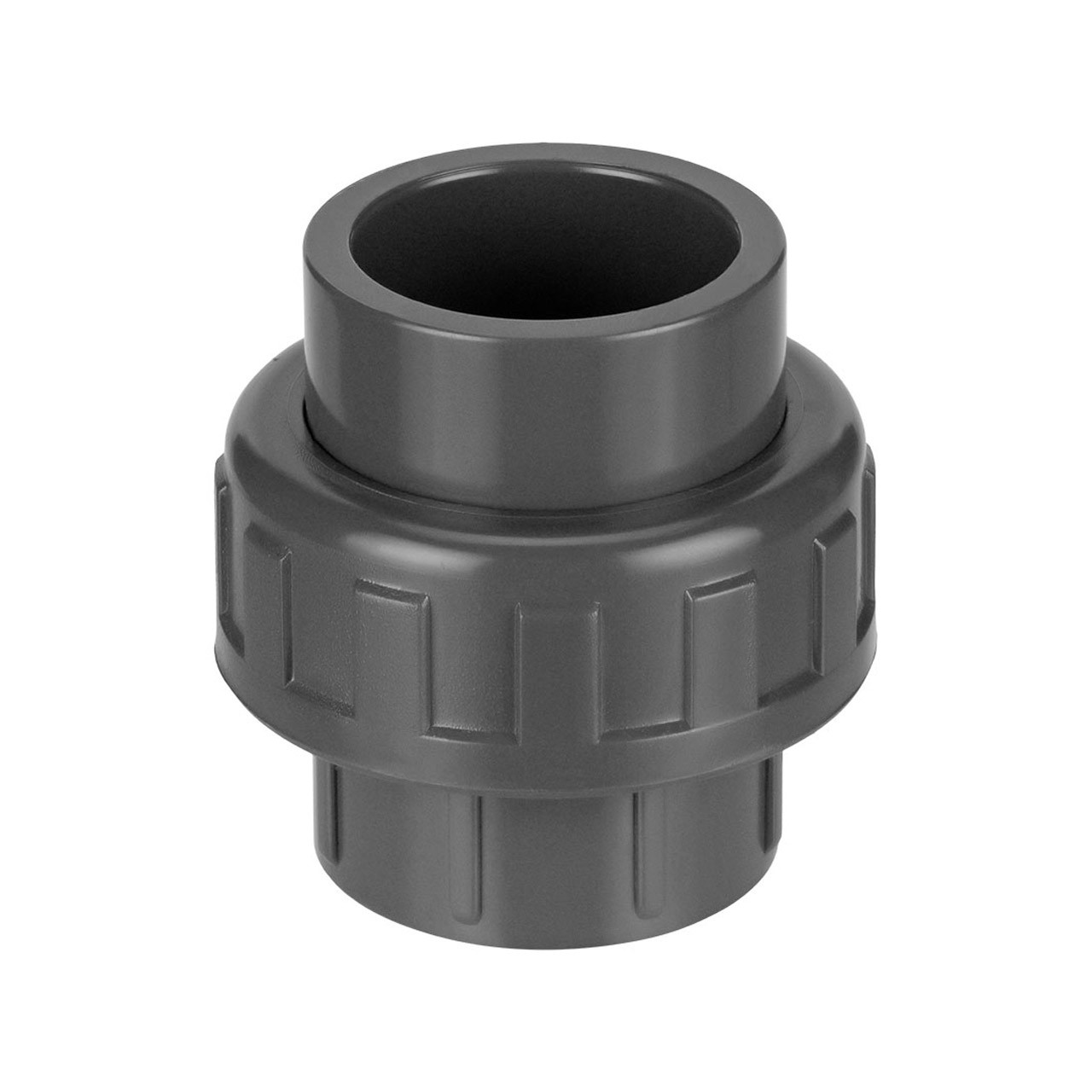

Die PVC-Verschraubung mit zwei Klebemuffen, in die jeweils ein PVC-U Rohr eingeklebt werden kann. Durch die zwei Überwurfmutter und Dichtungen kann die Verbindung mittig bei Bedarf jederzeit wieder gelöst werden. Die verklebten PVC-U Rohre können nach Verklebung nicht mehr gelöst werden. Ein verschrauben mit anderen Gewindefittings ist nicht möglich diese Verschraubung ist eine reine Klebemuffe Verbindung.
Wichtig: Das Gewinde der Überwurfmutter entspricht der Norm und ist nur für diese Verschraubung.
Produkteigenschaften:
- Temperaturbereich von 0 °C bis +45 °C, kurz 60 °C
- beständig gegen Säuren, Wasser, Salzwasser und Chlor
- nicht geeignet für Öle und Dieselkraftstoffe
- für Druck- und Saugleitungen verwendbar
- weichmacherfreier Kunststoff
- hohe Abriebfestigkeit
- ober- und unterirdisch einsetzbar
- Hydrauliktests wurden nach UNE-EN 917 durchgeführt
- Zertifiziert nach UNE-EN-ISO-1452
- Max. 16 Bar bei 20°C (16mm – 140mm) // Max. 10 Bar bei 20°C (160mm – 315mm)
| Material: | PVC-U (Polyvinylchlorid) |
|---|---|
| Farbe: | Grau |
| Größe: | 16mm x 16mm, 20mm x 20mm, 25mm x 25mm, 32mm x 32mm, 40mm x 40mm, 50mm x 50mm, 63mm x 63mm, 75mm x 75mm, 90mm x 90mm |
| Temperatur: | 0°C bis 45°C, kurz bis 60°C |

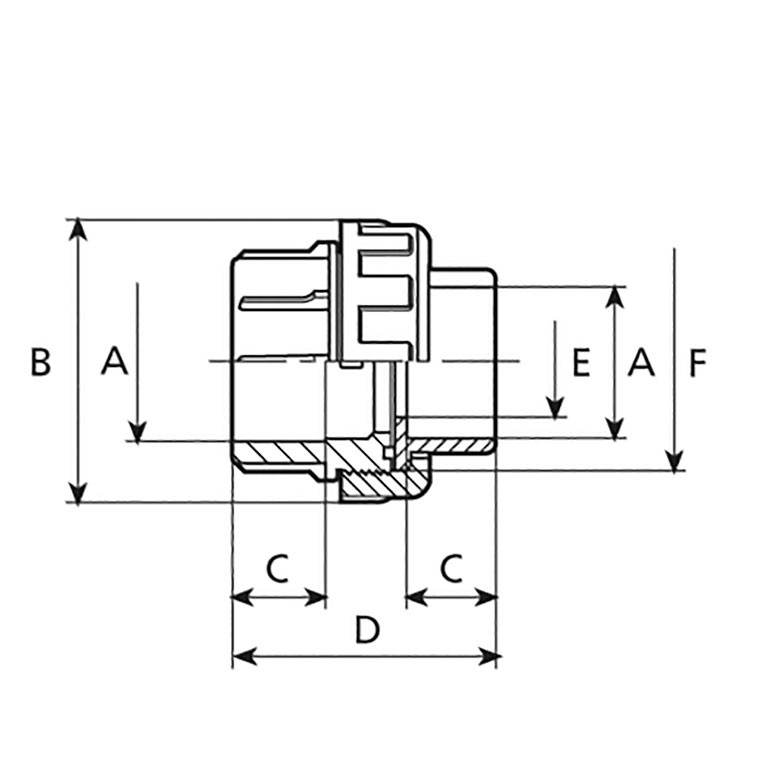

| A: | 16, 20, 25, 32, 40, 50, 63, 75, 90 |
| Arbeitsdruck (PN): | Max. 16 Bar bei 20°C (16mm – 140mm) // Max. 10 Bar bei 20°C (160mm – 315mm) |
| B: | 35, 43, 53, 57, 72, 81, 98, 118, 136 |
| C: | 14, 16, 19, 21, 26, 31, 38, 44, 51 |
| D: | 45, 51, 57, 67, 82, 93, 113, 123 |
| E: | 10, 15, 20, 25, 32, 40, 50, 63, 80 |
| F: | 1 1/2", 1 1/4", 1", 2 1/4", 2 3/4", 2", 3 1/2", 3/4", 4" |
Informationen zur Produktsicherheit
Hersteller/EU Verantwortliche Person
REKUBIK GmbH
Leddiner Weg 36
16866 Kyritz
Deutschland
shop@rekubik.de
Bitte beachten Sie vor der Bestellung die Hinweise bezüglich der Gewindegröße:
Zollangaben Rohrmaße - 1" sind nicht 25,4mm Außendurchmesser
Die Maßangaben in Zoll für Rohre gehen weit in das 20. Jahrhundert zurück, damals war der Wert von Innendurchmesser von Bedeutung, nicht der Außendurchmesser vom Gewinde. So hatte ein 1 Zoll Rohr eine lichte Weite von 25,4mm und einen Außendurchmesser von ca. 33mm. Nun hat sich im Laufe der Zeit die Stahlqualität verbessert und man konnte Rohrwandungen mit einer geringeren Stärke herstellen. Folglich veränderte sich immer mehr das Innen- und Außenmaß, und es gibt leider keinen festen Umrechnungsfaktor auf die heutigen DIN/ISO Maße.
Nachfolgend erhalten sie eine Übersicht der Gewindegrößen und deren Angaben in mm. Bedingt durch Material und Gewinde können diese minimal abweichen. Um Ihr passendes Gewinde zu definieren, messen Sie bitte den Außen und Innendurchmesser und vergleichen Ihre Werte mit der Tabelle.
|
G (BSP) |
Aussen Ø in mm |
Innen Ø in mm |
|
G 3/8" |
16,66 |
15,00 |
|
G 1/2" |
20,95 |
18,70 |
|
G 3/4" |
26,44 |
24,20 |
|
G 1" |
33,25 |
30,30 |
|
G 1 1/4" |
41,91 |
39,00 |
|
G 1 1/2" |
47,81 |
44,90 |
|
G 2" |
59,61 |
56,70 |
|
G 2 1/2" |
75,18 |
72,23 |
|
G 3" |
87,88 |
84,93 |
|
G 3 1/2" |
103,33 |
98,01 |
|
G 4" |
113,03 |
110,08 |
Außendurchmesser nach DIN EN ISO 228-1 und DIN 2999.
