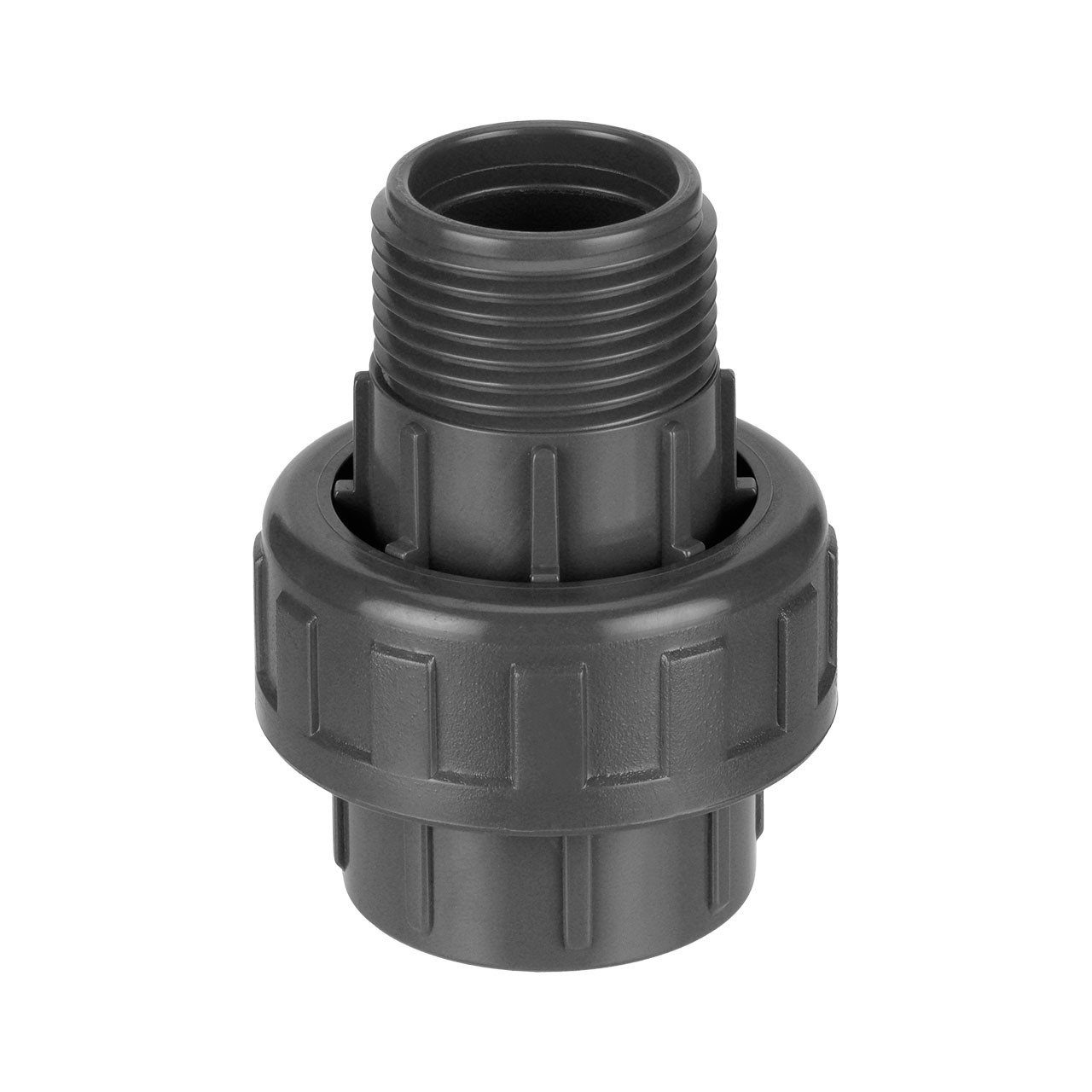

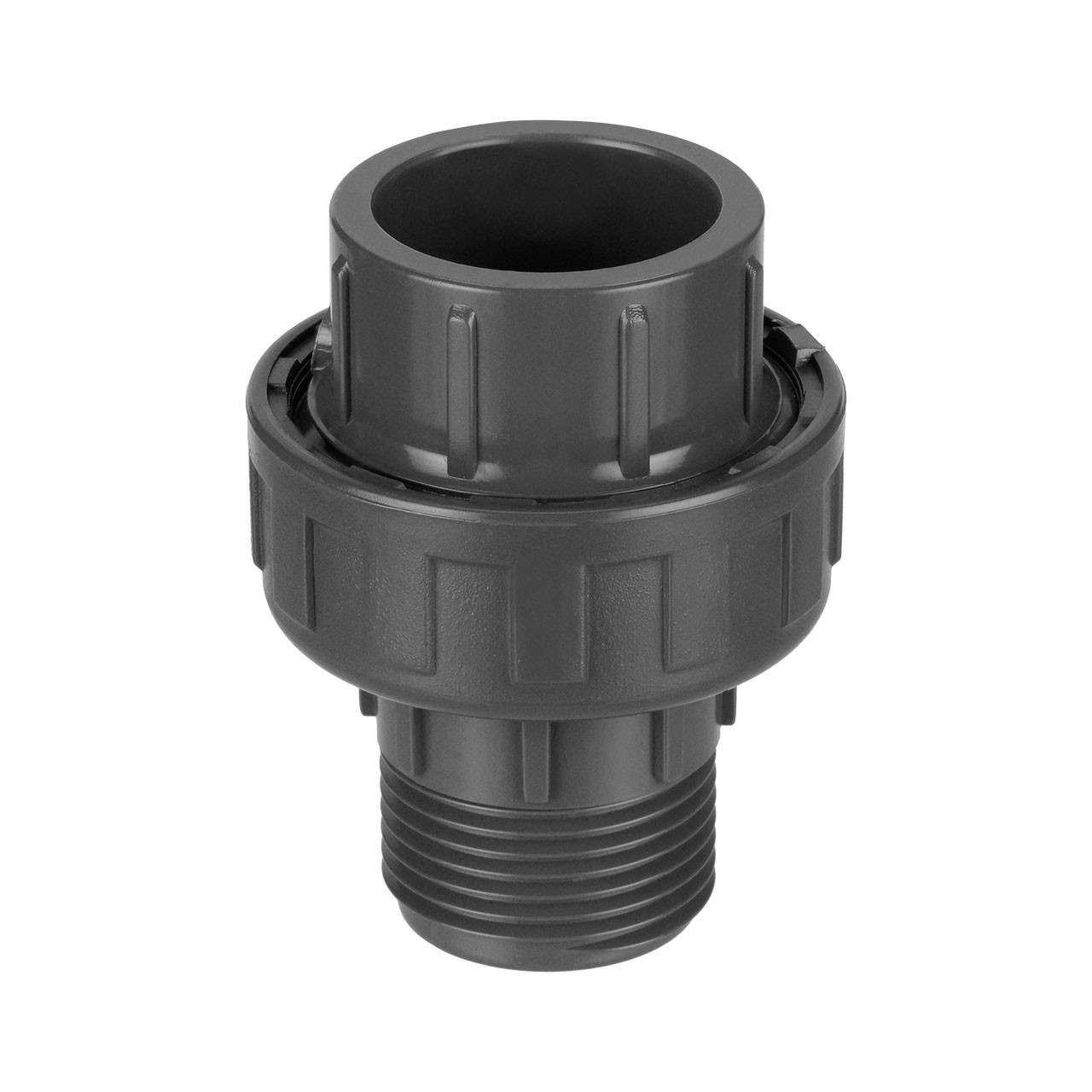

PVC-U Verschraubung Klebemuffe x Außengewinde
- Artikel-Nr.: RK71118
- Gewicht: 0,042 kg
- EAN/GTIN: 4260723013114

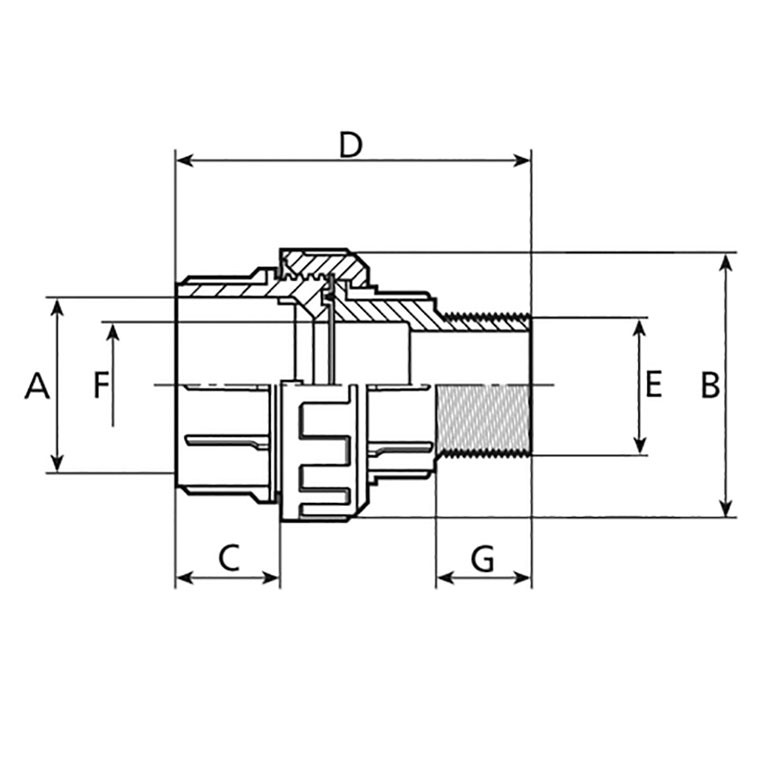

Artikelnummer | Größe | A | B | C | D | E | F | G | Gewicht |
Preis
(inkl. 19% MwSt.) |
|
---|---|---|---|---|---|---|---|---|---|---|---|
RK71118
|
20mm x 1/2" AG | 20 | 43 | 16 | 64 | 1/2" (20,95mm) | 15 | 15 |
0.042 kg
|
5,99 €
|
|
RK71119
|
25mm x 3/4" AG | 25 | 53 | 19 | 70 | 3/4" (26,44mm) | 20 | 17 |
0.068 kg
|
5,99 €
|
|
RK71120
|
32mm x 1" AG | 32 | 57 | 22 | 81 | 1" (33,25mm) | 25 | 20 |
0.079 kg
|
8,29 €
|
|
RK71121
|
40mm x 1 1/4" AG | 40 | 72 | 26 | 87 | 1 1/4" (41,91mm) | 32 | 21 |
0.159 kg
|
8,29 €
|
|
RK71122
|
50mm x 1 1/2" AG | 50 | 81 | 31 | 105 | 1 1/2" (47,81mm) | 41 | 28,5 |
0.195 kg
|
8,29 €
|
|
RK71123
|
63mm x 2" AG | 63 | 99 | 38 | 119 | 2" (59,61mm) | 51 | 28,5 |
0.321 kg
|
10,69 €
|
|
RK71124
|
75mm x 2 1/2" AG | 75 | 118 | 40 | 152 | 2 1/2" (75,18mm) | 65 | 44 |
0.569 kg
|
10,69 €
|
Derzeit nicht verfügbar. |
RK71125
|
90mm x 3" AG | 90 | 135 | 40 | 160 | 3" (87,88mm) | 80 | 44 |
0.797 kg
|
10,69 €
|
Derzeit nicht verfügbar. |
- Trusted Shops zertifiziert
- Kauf auf Rechnung
- Paketversand innerhalb der EU
- Schnelle & sichere Lösung

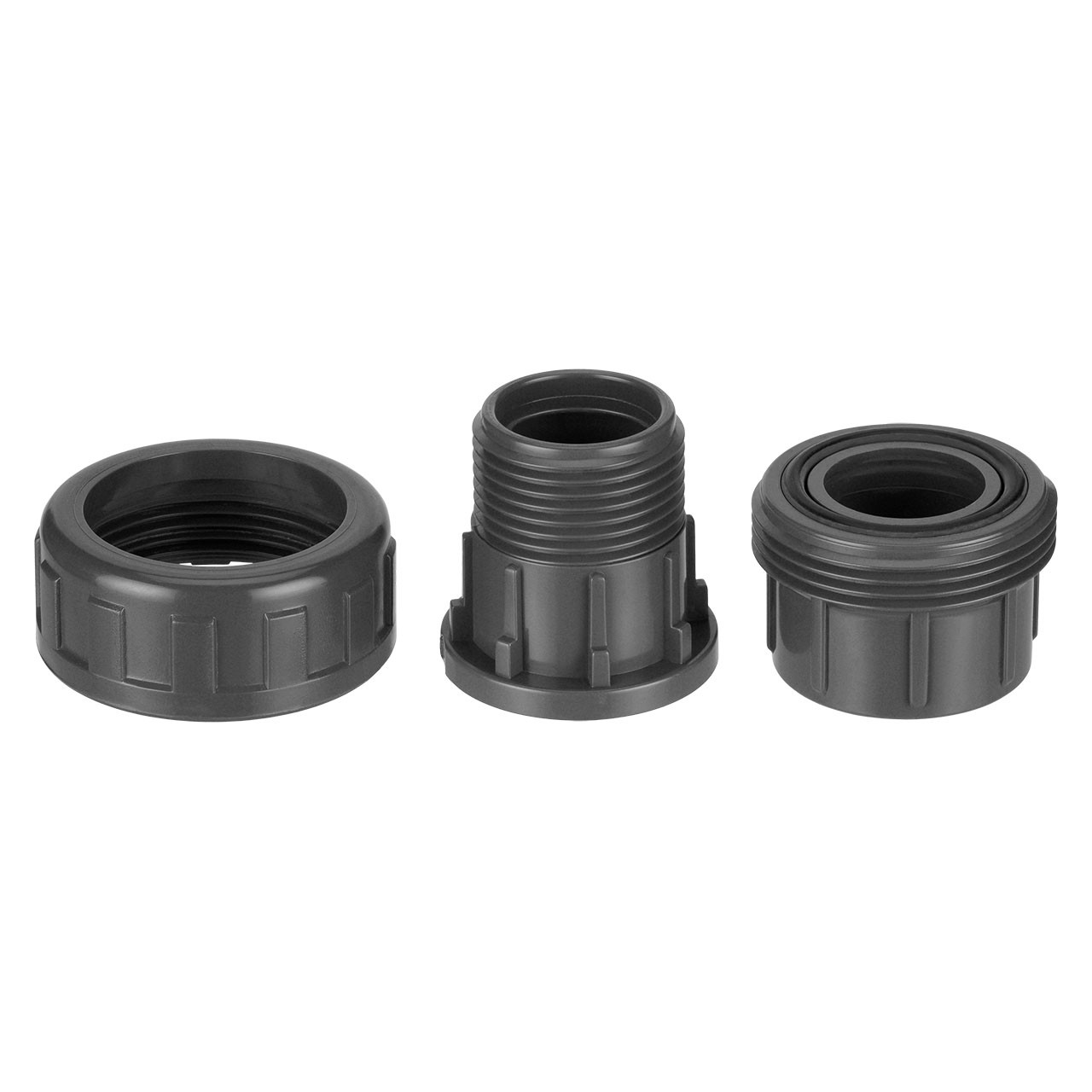

PVC-Verschraubung mit Klebemuffe und gegenüberliegend Außengewinde. Klebemuffe zum einkleben eines PVC-Rohres und auf das Außengewinde der Verschraubung kann ein Gewindefitting aufgeschraubt werden. Ein lösen der Verbindung kann nur im Bereich der Überwurfmutter erfolgen. Das verklebte PVC-U Rohre kann nach Verklebung nicht mehr gelöst werden. Ein verschrauben mit anderen Gewindefittings im Bereich der Überwurfmuttern ist nicht möglich.
Wichtig: Eine Verbindung mit anderen Gewindefitting im Bereich der Überwurfmutter ist nicht möglich.
Produkteigenschaften:
- Temperaturbereich von 0 °C bis +45 °C, kurz 60 °C
- beständig gegen Säuren, Wasser, Salzwasser und Chlor
- nicht geeignet für Öle und Dieselkraftstoffe
- für Druck- und Saugleitungen verwendbar
- weichmacherfreier Kunststoff
- hohe Abriebfestigkeit
- ober- und unterirdisch einsetzbar
- Hydrauliktests wurden nach UNE-EN 917 durchgeführt
- Zertifiziert nach UNE-EN-ISO-1452
- Max. 10 Bar bei 20°C
Arbeitsdruck (PN): | max. 10 bar |
Farbe: | Grau |
Größe: | 20mm x 1/2" AG, 25mm x 3/4" AG, 32mm x 1" AG, 40mm x 1 1/4" AG, 50mm x 1 1/2" AG, 63mm x 2" AG, 75mm x 2 1/2" AG, 90mm x 3" AG |
Gewindeart: | BSP (British Standard Pipe) |
Material: | PVC-U (Polyvinylchlorid) |
Temperatur: | 0°C bis 45°C, kurz bis 60°C |
Bitte beachten Sie vor der Bestellung die Hinweise bezüglich der Gewindegröße:
Zollangaben Rohrmaße - 1" sind nicht 25,4mm Außendurchmesser
Die Maßangaben in Zoll für Rohre gehen weit in das 20. Jahrhundert zurück, damals war der Wert von Innendurchmesser von Bedeutung, nicht der Außendurchmesser vom Gewinde. So hatte ein 1 Zoll Rohr eine lichte Weite von 25,4mm und einen Außendurchmesser von ca. 33mm. Nun hat sich im Laufe der Zeit die Stahlqualität verbessert und man konnte Rohrwandungen mit einer geringeren Stärke herstellen. Folglich veränderte sich immer mehr das Innen- und Außenmaß, und es gibt leider keinen festen Umrechnungsfaktor auf die heutigen DIN/ISO Maße.
Nachfolgend erhalten sie eine Übersicht der Gewindegrößen und deren Angaben in mm. Bedingt durch Material und Gewinde können diese minimal abweichen. Um Ihr passendes Gewinde zu definieren, messen Sie bitte den Außen und Innendurchmesser und vergleichen Ihre Werte mit der Tabelle.
G (BSP) | Aussen Ø in mm | Innen Ø in mm |
G 3/8" | 16,66 | 15,00 |
G 1/2" | 20,95 | 18,70 |
G 3/4" | 26,44 | 24,20 |
G 1" | 33,25 | 30,30 |
G 1 1/4" | 41,91 | 39,00 |
G 1 1/2" | 47,81 | 44,90 |
G 2" | 59,61 | 56,70 |
G 2 1/2" | 75,18 | 72,23 |
G 3" | 87,88 | 84,93 |
G 3 1/2" | 103,33 | 98,01 |
G 4" | 113,03 | 110,08 |
Außendurchmesser nach DIN EN ISO 228-1 und DIN 2999.
