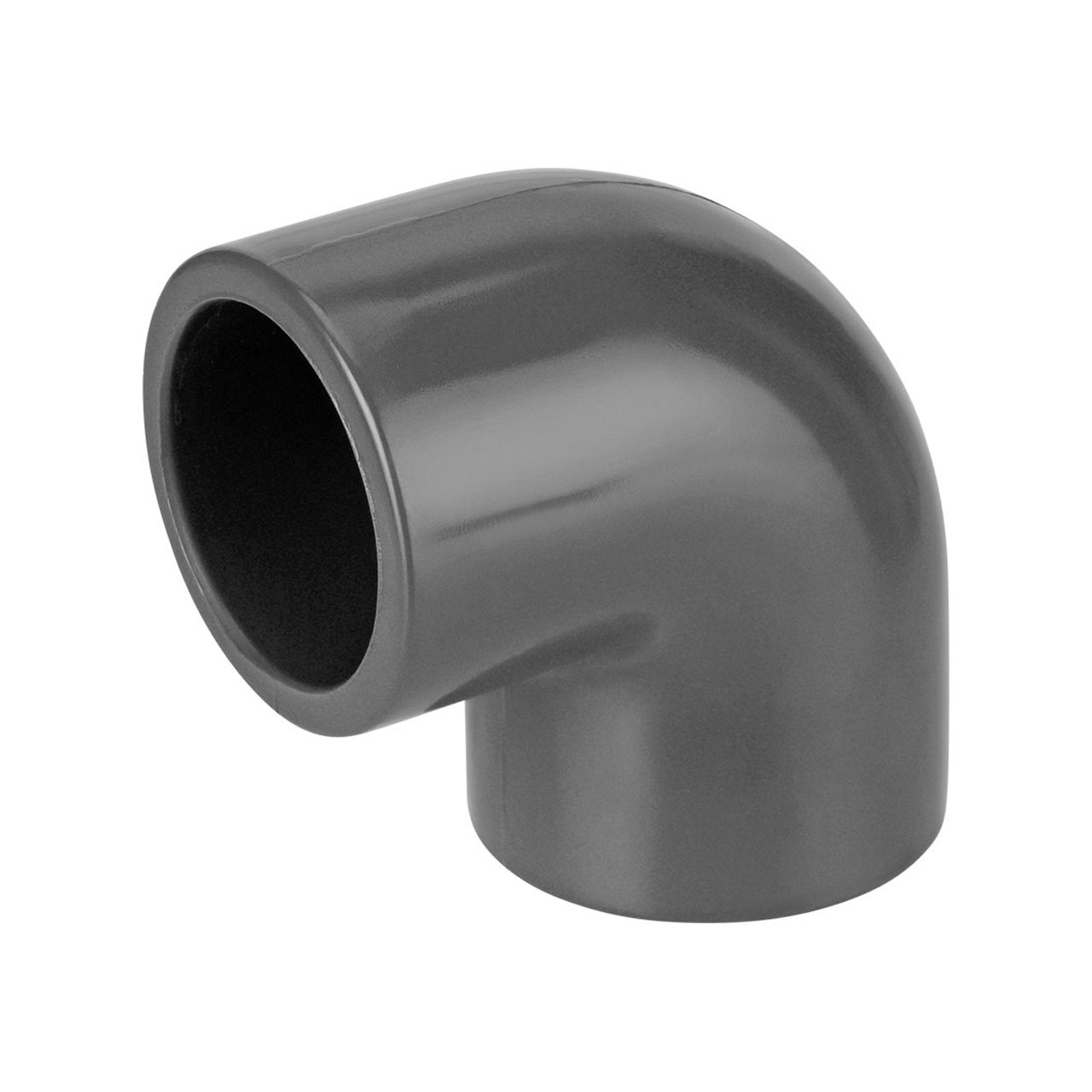

PVC-U Winkel 90° 2x Klebemuffe
inkl. MwSt. zzgl. Versandkosten
Lieferzeit 1-2 Werktage. (Versand mit DHL )
- Artikel-Nr.: RK70026
- Gewicht: 0,015 kg
- EAN/GTIN: 4260723011110

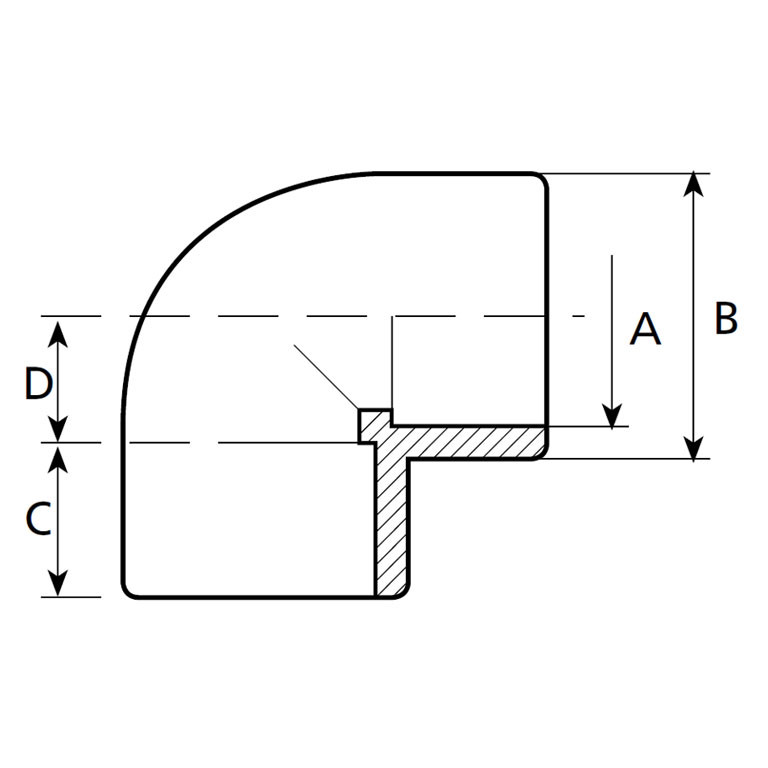

Artikelnummer | Größe | A | B | C | D | Gewicht |
Preis
(inkl. 19% MwSt.) |
|
---|---|---|---|---|---|---|---|---|
RK70025
|
16mm x 16mm | 16 | 22 | 14 | 9 |
0.01 kg
|
2,24 €
|
Derzeit nicht verfügbar. |
RK70026
|
20mm x 20mm | 20 | 27 | 16 | 10 |
0.015 kg
|
2,24 €
|
|
RK70027
|
25mm x 25mm | 25 | 32 | 19 | 14,75 |
0.03 kg
|
2,24 €
|
|
RK70028
|
32mm x 32mm | 32 | 40 | 22 | 18,5 |
0.048 kg
|
2,24 €
|
|
RK70029
|
40mm x 40mm | 40 | 50 | 26 | 23 |
0.085 kg
|
4,31 €
|
|
RK70030
|
50mm x 50mm | 50 | 62 | 31 | 27 |
0.141 kg
|
4,31 €
|
|
RK70031
|
63mm x 63mm | 63 | 75 | 38 | 32,5 |
0.224 kg
|
4,31 €
|
|
RK70032
|
75mm x 75mm | 75 | 90 | 44 | 40 |
0.387 kg
|
6,47 €
|
Derzeit nicht verfügbar. |
RK70033
|
90mm x 90mm | 90 | 110 | 51 | 48 |
0.729 kg
|
6,47 €
|
Derzeit nicht verfügbar. |
RK70034
|
110mm x 110mm | 110 | 131 | 61 | 58 |
1.192 kg
|
6,47 €
|
Derzeit nicht verfügbar. |
RK70035
|
125mm x 125mm | 125 | 148 | 69 | 67 |
1.63 kg
|
6,47 €
|
Derzeit nicht verfügbar. |
RK70036
|
140mm x 140mm | 140 | 164 | 76 | 71 |
2.094 kg
|
6,47 €
|
Derzeit nicht verfügbar. |
RK70037
|
160mm x 160mm | 160 | 180 | 86 | 81 |
2.355 kg
|
6,47 €
|
Derzeit nicht verfügbar. |
RK70038
|
200mm x 200mm | 200 | 225 | 106 | 101 |
4.22 kg
|
8,54 €
|
Derzeit nicht verfügbar. |
RK70039
|
225mm x 225mm | 225 | 252 | 119 | 113,5 |
6.585 kg
|
8,54 €
|
Derzeit nicht verfügbar. |
RK70040
|
250mm x 250mm | 250 | 284 | 131 | 126 |
7.795 kg
|
8,54 €
|
Derzeit nicht verfügbar. |
RK70041
|
- | - | - | - | - |
0 kg
|
8,54 €
|
Derzeit nicht verfügbar. |
RK70042
|
- | - | - | - | - |
0 kg
|
8,54 €
|
Derzeit nicht verfügbar. |
- Trusted Shops zertifiziert
- Kauf auf Rechnung
- Paketversand innerhalb der EU
- Schnelle & sichere Lösung
Der PVC-90° Winkel besitzt beidseitig eine Klebemuffe in die ein PVC-Rohr eingeklebt werden kann. Die Klebemuffen sind nach innen leicht angefräst um ein Einfaches einkleben zu gewährleisten. Für die Verklebung benötigen Sie PVC-Kleber.
Produkteigenschaften:
- Temperaturbereich von 0 °C bis +45 °C, kurz 60 °C
- beständig gegen Säuren, Wasser, Salzwasser, Öle und Chlor
- für Druck- und Saugleitungen verwendbar
- weichmacherfreier Kunststoff
- hohe Abriebfestigkeit
- ober- und unterirdisch einsetzbar
- Hydrauliktests wurden nach UNE-EN 917 durchgeführt
- Zertifiziert nach UNE-EN-ISO-1452
- Max. 16 Bar bei 20°C (16mm – 140mm) // Max. 10 Bar bei 20°C (160mm – 315mm)
Farbe: | Grau |
Größe: | 16mm x 16mm, 20mm x 20mm, 25mm x 25mm, 32mm x 32mm, 40mm x 40mm, 50mm x 50mm, 63mm x 63mm, 75mm x 75mm, 90mm x 90mm, 110mm x 110mm, 125mm x 125mm, 140mm x 140mm, 160mm x 160mm, 200mm x 200mm, 225mm x 225mm , 250mm x 250mm |
Arbeitsdruck (PN): | Max. 16 Bar bei 20°C (16mm – 140mm) // Max. 10 Bar bei 20°C (160mm – 315mm) |
Temperatur: | 0°C bis 45°C, kurz bis 60°C |
Material: | PVC-U (Polyvinylchlorid) |
Bitte beachten Sie vor der Bestellung die Hinweise bezüglich der Gewindegröße:
Zollangaben Rohrmaße - 1" sind nicht 25,4mm Außendurchmesser
Die Maßangaben in Zoll für Rohre gehen weit in das 20. Jahrhundert zurück, damals war der Wert von Innendurchmesser von Bedeutung, nicht der Außendurchmesser vom Gewinde. So hatte ein 1 Zoll Rohr eine lichte Weite von 25,4mm und einen Außendurchmesser von ca. 33mm. Nun hat sich im Laufe der Zeit die Stahlqualität verbessert und man konnte Rohrwandungen mit einer geringeren Stärke herstellen. Folglich veränderte sich immer mehr das Innen- und Außenmaß, und es gibt leider keinen festen Umrechnungsfaktor auf die heutigen DIN/ISO Maße.
Nachfolgend erhalten sie eine Übersicht der Gewindegrößen und deren Angaben in mm. Bedingt durch Material und Gewinde können diese minimal abweichen. Um Ihr passendes Gewinde zu definieren, messen Sie bitte den Außen und Innendurchmesser und vergleichen Ihre Werte mit der Tabelle.
G (BSP) | Aussen Ø in mm | Innen Ø in mm |
G 3/8" | 16,66 | 15,00 |
G 1/2" | 20,95 | 18,70 |
G 3/4" | 26,44 | 24,20 |
G 1" | 33,25 | 30,30 |
G 1 1/4" | 41,91 | 39,00 |
G 1 1/2" | 47,81 | 44,90 |
G 2" | 59,61 | 56,70 |
G 2 1/2" | 75,18 | 72,23 |
G 3" | 87,88 | 84,93 |
G 3 1/2" | 103,33 | 98,01 |
G 4" | 113,03 | 110,08 |
Außendurchmesser nach DIN EN ISO 228-1 und DIN 2999.
