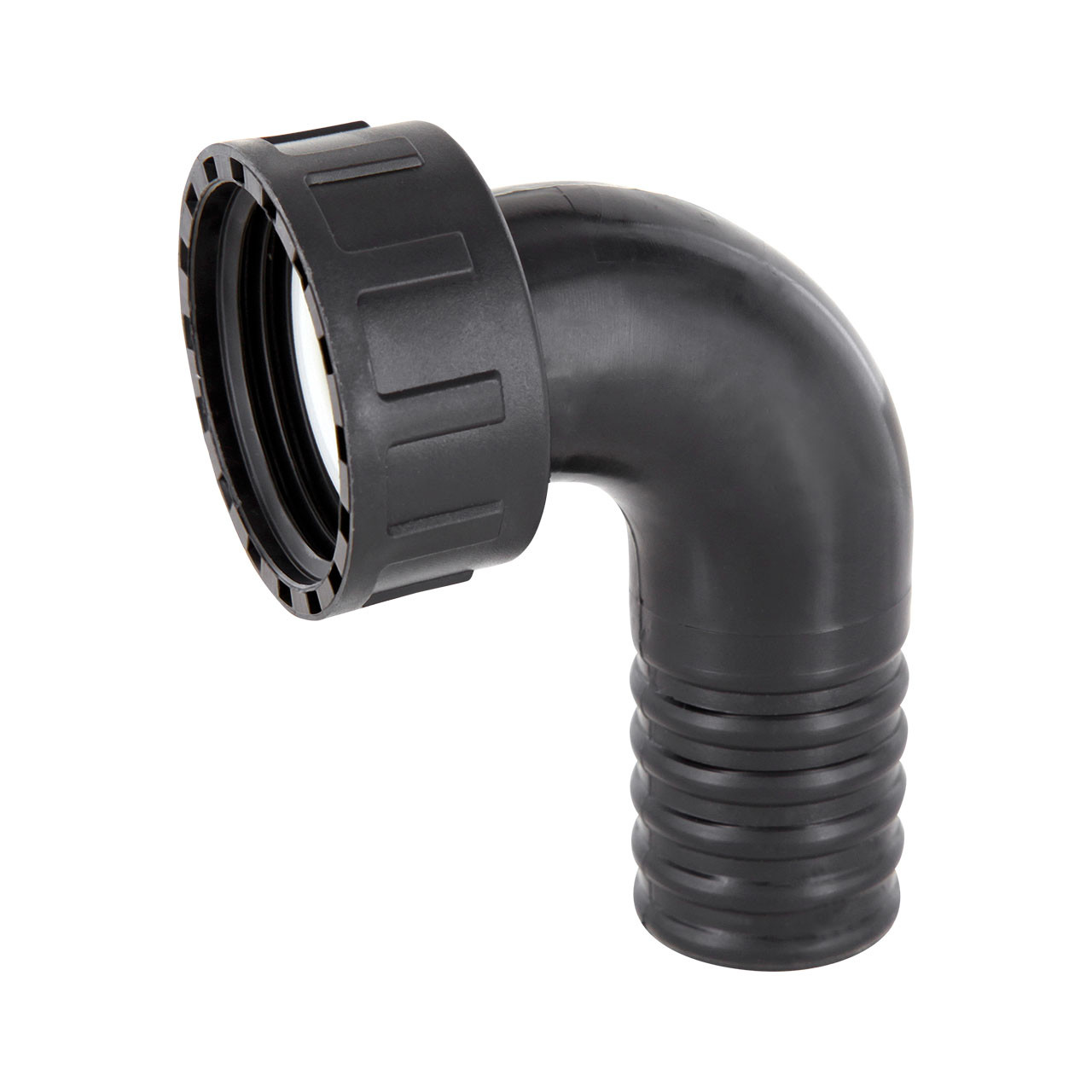

90° Winkel Schlauchtülle mit Innengewinde Überwurfmutter x Tülle
- Artikel-Nr.: RK24010
- Gewicht: 0,09 kg
- EAN/GTIN: 4260612652585
Artikelnummer | Größe | G (Innen Ø in mm) | DN | D | H | H1 | L(a) | E | L(1) | Gewicht |
Preis
(inkl. 19% MwSt.) |
|
---|---|---|---|---|---|---|---|---|---|---|---|---|
RK24010
|
1/2" IG x 12mm (15/32") | 1/2" (18,70mm) | 12 (15/32") | 7 | 50 | 59 | 30 | 27,5 | 10,5 |
0.09 kg
|
3,19 €
|
|
RK24011
|
3/4" IG x 12mm (15/32") | 3/4" (24,20mm) | 12mm (15/32") | 7 | 50 | 61 | 30 | 33 | 11,5 |
0.011 kg
|
3,19 €
|
|
RK24012
|
3/4" IG x 16mm (5/8") | 3/4" (24,20mm) | 16 (5/8") | 11 | 48 | 61 | 30 | 33 | 7 |
0.013 kg
|
3,19 €
|
|
RK24013
|
3/4" IG x 19mm (3/4") | 3/4" (24,20mm) | 19 (3/4") | 15,5 | 48 | 61 | 30 | 33 | 11,5 |
0.014 kg
|
3,19 €
|
|
RK24014
|
3/4" IG x 20mm (25/32") | 3/4" (24,20mm) | 20 (25/32") | 15,5 | 56 | 73 | 33 | 33 | 8 |
0.017 kg
|
3,19 €
|
|
RK24015
|
1" IG x 19mm (3/4") | 1" (30,30mm) | 19 (3/4") | 14,5 | 57 | 30,5 | 40,5 | 40,5 | 10 |
0.019 kg
|
4,29 €
|
|
RK24016
|
1" IG x 20mm (25/32") | 1" (30,30mm) | 20 (25/32") | 15,5 | 61 | 77 | 33 | 40,5 | 10 |
0.019 kg
|
4,29 €
|
|
RK24017
|
1" IG x 22mm (7/8") | 1" (30,30mm) | 22 (7/8") | 17 | 60 | 94 | 30 | 40,5 | 10 |
0.021 kg
|
4,29 €
|
|
RK24018
|
1" IG x 25mm (1") | 1" (30,30mm) | 25 (1") | 19,5 | 61 | 82 | 30 | 40,5 | 10 |
0.022 kg
|
4,29 €
|
|
RK24019
|
1 1/4" IG x 25mm (1") | 1 1/4" (39,00mm) | 25 (1") | 19,5 | 65 | 87 | 30 | 51 | 12 |
0.029 kg
|
4,29 €
|
|
RK24020
|
1 1/4" IG x 30mm (1 3/16") | 1 1/4" (39,00mm) | 30 (1 3/16") | 24,5 | 72 | 94 | 28 | 51 | 12 |
0.036 kg
|
5,39 €
|
|
RK24021
|
1 1/4" IG x 32mm (1 1/4") | 1 1/4" (39,00mm) | 32 (1 1/4") | 24 | 74 | 94 | 32 | 51 | 12 |
0.038 kg
|
5,39 €
|
|
RK24022
|
1 1/2" IG x 38mm (1 1/2") | 1 1/2" (44,90mm) | 38 (1 1/2") | 33 | 90 | 106 | 35 | 57,5 | 11,5 |
0.061 kg
|
6,39 €
|
|
RK24023
|
1 1/2" IG x 40mm (1 9/16") | 1 1/2" (44,90mm) | 40 (1 9/16") | 33 | 96 | 112 | 35 | 57,5 | 11,5 |
0.061 kg
|
7,49 €
|
|
RK24024
|
2" IG x 50mm (2") | 2" (56,70mm) | 50 (2") | 42,5 | 98 | 121 | 35 | 71 | 12,5 |
0.087 kg
|
8,49 €
|
- Trusted Shops zertifiziert
- Kauf auf Rechnung
- Paketversand innerhalb der EU
- Schnelle & sichere Lösung

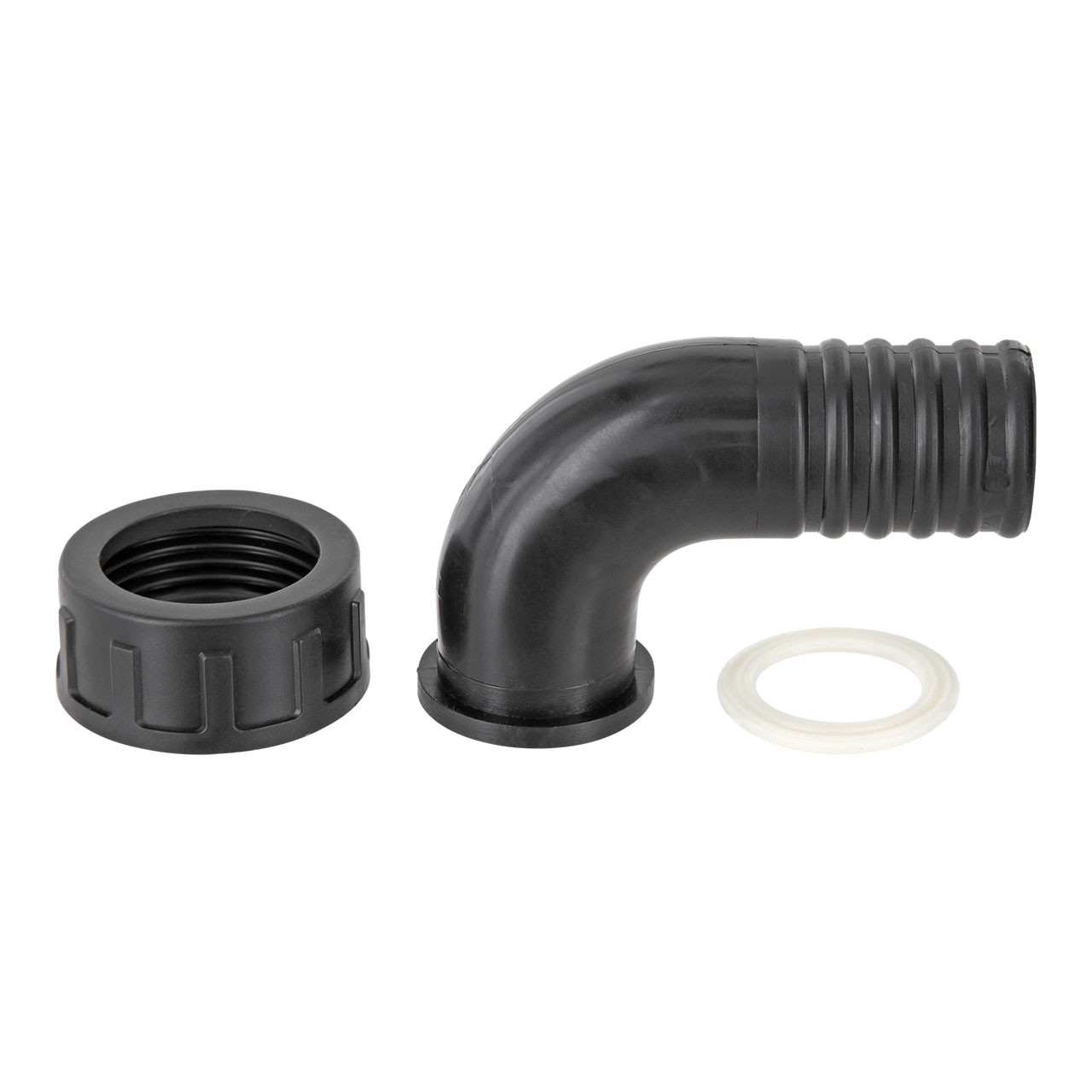

Die Verschraubung der PP Schlauchtülle 90° mit beweglicher Überwurfmutter lässt sich drehen, sodass sich die Schlauchtülle nicht verdreht.
Dadurch ist eine nachträgliche Montage möglich, auch wenn der Schlauch bereits gegen Abrutschen von der Schlauchtülle gesichert ist, mittels einer Schlauchschelle. Durch die innenliegende Flachdichtung (EPDM) ist kein Teflondichtband zum Abdichten des Gewindes notwendig. Alle Komponeten dieser Tülle weisen sehr gute mechanische Eigenschaften gegenüber Waschchemikalien o.ä. auf und sind zugleich geruchs- und geschmackslos.
Alle unsere PP Schlauchtüllen sind für nährende Flüssigkeiten geeignet und weisen eine hohe Wetter- und UV-beständig auf. Die Schlauchtüllen kommen auch im Teichfilterbau und der Aquaristik zum Einsatz.
Farbe: | Schwarz |
Lebensmittelecht: | Ja |
Dichtung: | EPDM (Ethylen-Propylen-Dien-Kautschuk) |
Arbeitsdruck (PN): | max. 6 bar |
Temperatur: | max. +80°C |
Bitte beachten Sie vor der Bestellung die Hinweise bezüglich der Gewindegröße:
Zollangaben Rohrmaße - 1" sind nicht 25,4mm Außendurchmesser
Die Maßangaben in Zoll für Rohre gehen weit in das 20. Jahrhundert zurück, damals war der Wert von Innendurchmesser von Bedeutung, nicht der Außendurchmesser vom Gewinde. So hatte ein 1 Zoll Rohr eine lichte Weite von 25,4mm und einen Außendurchmesser von ca. 33mm. Nun hat sich im Laufe der Zeit die Stahlqualität verbessert und man konnte Rohrwandungen mit einer geringeren Stärke herstellen. Folglich veränderte sich immer mehr das Innen- und Außenmaß, und es gibt leider keinen festen Umrechnungsfaktor auf die heutigen DIN/ISO Maße.
Nachfolgend erhalten sie eine Übersicht der Gewindegrößen und deren Angaben in mm. Bedingt durch Material und Gewinde können diese minimal abweichen. Um Ihr passendes Gewinde zu definieren, messen Sie bitte den Außen und Innendurchmesser und vergleichen Ihre Werte mit der Tabelle.
G (BSP) | Aussen Ø in mm | Innen Ø in mm |
G 3/8" | 16,66 | 15,00 |
G 1/2" | 20,95 | 18,70 |
G 3/4" | 26,44 | 24,20 |
G 1" | 33,25 | 30,30 |
G 1 1/4" | 41,91 | 39,00 |
G 1 1/2" | 47,81 | 44,90 |
G 2" | 59,61 | 56,70 |
G 2 1/2" | 75,18 | 72,23 |
G 3" | 87,88 | 84,93 |
G 3 1/2" | 103,33 | 98,01 |
G 4" | 113,03 | 110,08 |
Außendurchmesser nach DIN EN ISO 228-1 und DIN 2999.
