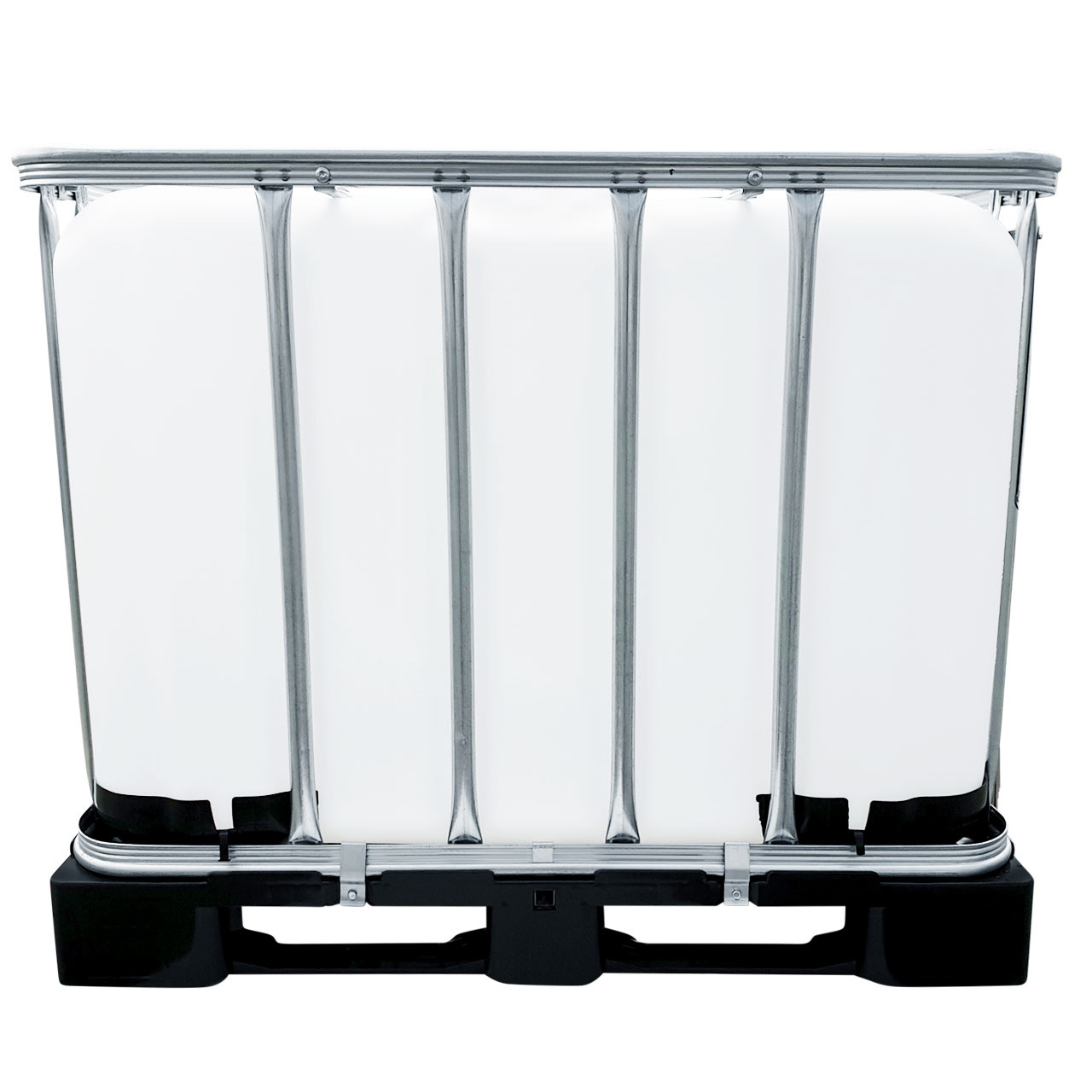

600l IBC Container »UN-Zulassung« auf PE-Palette NEU

Mit den IBC Adaptern von REKUBIK haben Sie die Möglichkeit, Ihren IBC (Intermediate Bulk Container) schnell auf die gewünschte Ausgangsnorm zu bringen. An dieser Stelle empfehlen wir Ihnen, auf die jeweiligen Armaturen in Form der Grafik zu klicken, um die passenden IBC Adapter angezeigt zu bekommen oder wählen Sie ihr gesuchtes Produkt über die Filterfunktion unseres Shops aus.

Ein Großteil der am Markt befindlichen IBC Container besitzt einen Auslaßhahn mit S60x6 Grobgewinde oder auch bekannt als DN 50 oder NW50, DIN61 oder S60. Der Außendurchmesser (gemessen mit Gewinde) ist ca. 60 mm. Das Grobgewinde ist deutlich zu erkennen mit einer Gewindesteigung von 6 mm.

Größe/Bezeichnung:  S60X6 DN50 (2”) Grobgewinde  D1:60mm (2.36”) mit Gewinde P1:6mm (0.24”) Gewindesteigung Standard:DIN 6131 zum passenden Zubehör...

Ein durchwachsener  Anteil der am Markt befindlichen IBC Container besitzt einen Auslaßhahn mit 2" BSP Gewinde teilweise auch Feingewinde genannt. Wie man hier merkt sind die Benennungen sehr breit gefächert. Wichtig ist an dieser Stelle die Information, das die Adapter mit 2" BSP Innengewinde passen NICHT auf Auslaufarmaturen des Herstellers SCHÜTZ, mit weißem Verschlußdeckel und kurzem 2" BSP Feingewinde. Wenn Sie einen IBC (Intermediate Bulk Container) von SCHÜTZ mit langem Feingewinde (Verschlußdeckel i.d. Regel als weiße Überwurfmutter mit roter Scheibe) passen die 2" BSP Adapter.d. Auch für diese kleine Produktreihe bietet REKUBIK eine Auswahl hochwertiger Anschluß Adapter.

Größe/Bezeichnung:  2" BSP Feingewinde D1:  59,4mm (2.34”) mit Gewinde P1: 2.3mm (0.09” 11 TPI) Gewindesteigung Standard: BS 2779 : 1986 zum passenden Zubehör...

Ein kleiner Teil der am Markt befindlichen IBC Container besitzt einen Auslaßhahn mit S100x8 Grobgewinde DN 80, teilweise auch NW 80 genannt. Wie man hier merkt sind die Benennungen sehr breit gefächert. Wichtig ist an dieser Stelle die Information, dass dies etwa ca. 100mm Außendurchmesser (gemessen mit dem Gewinde) sind. Auch für diese kleine Produktreihe bietet REKUBIK eine Auswahl hochwertiger Anschluß Adapter.

Größe/Bezeichnung:  S100x8 DN80 (3") Grobgewinde D1:  100mm (3.82” - 3.94”) mit Gewinde P1: 8mm (0.32”) Gewindesteigung Standard: N/A zum passenden Zubehör...

Die bekannten Camlock-Kupplungen oder auch Camlock-Sicherheits-Kupplungen kommen hauptsächlich in der Industrie vor. Diese Camlock Stecker und Camlock Dosen sind Schnellkupplungen zur Verbindung von Schlauch- und Rohrleitungen. Weltweit werden Camlock-Industriekupplungen (Synonym: Hebelarmkupplungen, siehe seitliche Hebel) nach der amerikanischen "Military Specification" MIL-C-27487 gefertigt, in der nur die Kupplungsseite, nicht aber die Anschlusseite festgelegt ist. Sie erkennen einen Camlock Anschluß an dem kurzen Gewinde (63mm Feingewinde; 2 1/8") und einer dahinter liegenden Welle bzw. Lippe. Dieser wird Stecker, auch Vaterkupplung, genannt. Hinter dem Stecker (Vertiefung rund um den Hahn) greift die Verriegelung der Kamlok Dose (Mutterkupplung).

Größe/Bezeichnung:  2" Camlock Gewinde mit 2 1/8” BSP Feingewinde D1:  63mm (2.48”) (62.7mm (2.47”) mit Gewinde P1: 2.3mm (0.09” 11 TPI) Gewindesteigung Standard: Camlock- A-A-59326 : 1992 zum passenden Zubehör...

Auf dem deutschen Markt ist die Größe M80x3 (Feingewinde) eine absolute Seltenheit. Wir möchten unseren Kunden trotzdem den seltenen IBC Adapter nicht vorenthalten um eine Reduzierung auf Standard Norm in dem Fall auf S60x6 Grobgewinde zu ermöglichen.

Größe/Bezeichnung:  M80x3 Feingewinde D1:  80mm (3.15”) mit Gewinde P1: 3mm (0.12”) Gewindesteigung Standard: NISO 68 (ANSI B1.13M) zum passenden Zubehör...

Bei der Einfüllöffnung eines IBC Containers, wird zwischen der sogenannten Standard Nennweiten DN 150 oder DN 225 unterschieden, wobei es auch Sondergrößen wie dem Mannlochdeckel DN 400 gibt. Die äußerst seltene "Mannsloch"- Öffnung mit einer Deckelöffnung von 400mm wird mit einem Spannring montiert und ist somit nicht für Gefahrgut zugelassen.

DN 150 (Ø 150 mm - Gewinde S165x7)	DN 225 (Ø 225 mm - Gewinde 245x6)

Einige Verschlußdeckel sind herstellerbedingt untereinander leicht abweichend. Die nachfolgende Übersicht dient als Unterstützung auf welchen IBC Container (Hersteller) welcher der jeweiligen IBC Deckel (Hersteller) kompatibel sein könnten*. Bitte beachten Sie an dieser Stelle, das es keine Norm gibt, vielmehr beruht diese Tabelle auf Erfahrungswerte, die wir als Fachhandel unseren REKUBIK Kunden weitergeben.

*Alle Angaben sind ohne Gewähr von Richtigkeit und Vollständigkeit.
