PE T-Stück reduziert Klemmverbindung Kupplung
- Artikel-Nr.: RK76456
- Gewicht: 0,086 kg
- EAN/GTIN: 4260723017389

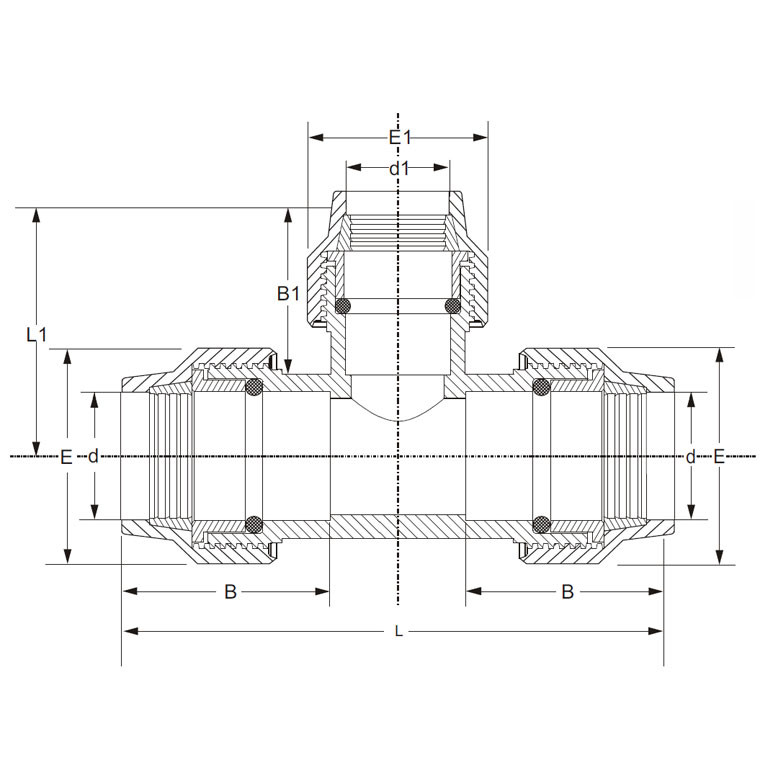

Artikelnummer | Größe | B | B(1) | d | d1 | E | E(1) | L | L(1) | Gewicht |
Preis
(inkl. 19% MwSt.) |
|
---|---|---|---|---|---|---|---|---|---|---|---|---|
RK76455
|
20mm x 16mm x 20mm | - | - | 20 | 16 | - | - | - | - |
0 kg
|
2,19 €
|
Derzeit nicht verfügbar. |
RK76456
|
20mm x 25mm x 20mm | 38 | 36 | 20 | 25 | 38 | 43 | 122 | 55 |
0.086 kg
|
4,29 €
|
|
RK76457
|
- | - | - | - | - | - | - | - | - |
0 kg
|
4,29 €
|
Derzeit nicht verfügbar. |
RK76458
|
25mm x 20mm x 25mm | 55 | 50 | 25 | 20 | 48,5 | 42,5 | 140 | 66 |
0.124 kg
|
5,39 €
|
|
RK76459
|
25mm x 32mm x 25mm | 51 | 48 | 25 | 32 | 54 | 59 | 143 | 62 |
0.158 kg
|
5,39 €
|
|
RK76460
|
32mm x 20mm x 32mm | 61 | 50 | 32 | 20 | 60 | 42,5 | 156 | 66 |
0.193 kg
|
6,39 €
|
|
RK76461
|
32mm x 25mm x 32mm | 61 | 56 | 32 | 25 | 60 | 48,5 | 156 | 77 |
0.2 kg
|
6,39 €
|
|
RK76462
|
40mm x 25mm x 40mm | 73 | 56 | 40 | 25 | 72 | 48,5 | 190 | 82 |
0.335 kg
|
7,49 €
|
|
RK76463
|
40mm x 32mm x 40mm | 73 | 61 | 40 | 32 | 72 | 60 | 190 | 85 |
0.36 kg
|
8,49 €
|
|
RK76464
|
50mm x 20mm x 50mm | 85 | 50 | 50 | 20 | 86 | 42,5 | 229 | 72 |
0.515 kg
|
10,69 €
|
|
RK76465
|
50mm x 25mm x 50mm | 85 | 56 | 50 | 25 | 86 | 48,5 | 229 | 77 |
0.471 kg
|
10,69 €
|
|
RK76466
|
50mm x 32mm x 50mm | 85 | 61 | 50 | 32 | 86 | 72 | 229 | 90 |
0.527 kg
|
10,69 €
|
|
RK76467
|
50mm x 40mm x 50mm | 85 | 73 | 50 | 40 | 86 | 77 | 229 | 102 |
0.574 kg
|
11,69 €
|
|
RK76468
|
63mm x 20mm x 63mm | 98 | 68 | 63 | 20 | 99 | 42,5 | 265 | 89 |
0.679 kg
|
11,69 €
|
|
RK76469
|
63mm x 25mm x 63mm | 104 | 70 | 63 | 25 | 100 | 52 | 265 | 90 |
0.756 kg
|
11,69 €
|
|
RK76470
|
63mm x 32mm x 63mm | 98 | 98 | 63 | 32 | 99 | 60 | 265 | 98 |
0.77 kg
|
12,79 €
|
|
RK76471
|
63mm x 40mm x 63mm | 98 | 88 | 63 | 40 | 99 | 72 | 265 | 118 |
0.833 kg
|
12,79 €
|
|
RK76472
|
63mm x 50mm x 63mm | 98 | 85 | 63 | 50 | 99 | 86 | 265 | 121 |
0.861 kg
|
13,89 €
|
|
RK76473
|
75mm x 63mm x 75mm | 117 | 104 | 63 | 50 | 118 | 99 | 315 | 142 |
1.311 kg
|
13,89 €
|
Derzeit nicht verfügbar. |
RK76474
|
90mm x 75mm x 90mm | 142 | 118 | 90 | 75 | 144 | 118 | 384 | 164 |
2.152 kg
|
13,89 €
|
Derzeit nicht verfügbar. |
RK76475
|
110mm x 90mm x 110mm | 167 | 142 | 110 | 90 | 169 | 144 | 452 | 199 |
3.42 kg
|
2,19 €
|
Derzeit nicht verfügbar. |
- Trusted Shops zertifiziert
- Kauf auf Rechnung
- Paketversand innerhalb der EU
- Schnelle & sichere Lösung
PE-T-Stück 90° mit 3 Klemmmuffen. Reduziertem auf dem mittleren Abzweig.
Wie bei allen Klemmverbindungen wird das PE-Rohr in die Klemmverbindung einschoben und per Hand bis zu einer Größe von 40mm Durchmesser der Überwurfmutter festgezogen.
Ab einer Größe von 50mm Durchmesser der Überwurfmutter wird ein Montageschlüssel für PE-Fittings empfohlen.
Das PE T-Stück ist vom kiwa geprüft und für die Trinkwasserversorgung zugelassen.
Die PE T-Kupplungen sind für einen maximalen Betriebsdruck, bei einer Flüssigkeitstemperatur von 20° bis zu 16bar ausgelegt.
Das PE T-Stück besteht wie alle PE-Kunststoffverschraubungen aus PP und kann sowohl oberirdisch (UV-beständig), als auch unterirdisch verlegt werden.
Eine Entleerung der Leitung im Winter wird empfohlen.
Produkteigenschaften:
- Temperaturbereich von -10 °C bis +80 °C, kurz 100 °C
- UV-beständig
- geringes Gewicht
- hohe Abriebfestigkeit
- physiologisch unbedenklich
- kiwa-geprüft (trinkwassertauglich)
Gute Beständigkeit gegen: wässrige Lösungen der anorganischen Säuren, schwache organischen Säuren, Salzlösungen, Spirituosen und Öle
Nicht beständig gegen: starke Oxidationsmittel, halogenierte Kohlenwasserstoffe, quilt mit den aliphatischen und aromatischen Kohlenwasserstoffen.
Normen/Zulassungen: | KIWA Zertifikat |
Gewindeart: | BSP (British Standard Pipe) |
Material: | PP (Polypropylen) |
Dichtung: | NBR (Acrylnitril-Butadien-Kautschuk) |
Temperatur: | -40°C bis +60°C |
Merkmal: | ISO 14236 |
Arbeitsdruck (PN): | max. 16 bar |
Bitte beachten Sie vor der Bestellung die Hinweise bezüglich der Gewindegröße:
Zollangaben Rohrmaße - 1" sind nicht 25,4mm Außendurchmesser
Die Maßangaben in Zoll für Rohre gehen weit in das 20. Jahrhundert zurück, damals war der Wert von Innendurchmesser von Bedeutung, nicht der Außendurchmesser vom Gewinde. So hatte ein 1 Zoll Rohr eine lichte Weite von 25,4mm und einen Außendurchmesser von ca. 33mm. Nun hat sich im Laufe der Zeit die Stahlqualität verbessert und man konnte Rohrwandungen mit einer geringeren Stärke herstellen. Folglich veränderte sich immer mehr das Innen- und Außenmaß, und es gibt leider keinen festen Umrechnungsfaktor auf die heutigen DIN/ISO Maße.
Nachfolgend erhalten sie eine Übersicht der Gewindegrößen und deren Angaben in mm. Bedingt durch Material und Gewinde können diese minimal abweichen. Um Ihr passendes Gewinde zu definieren, messen Sie bitte den Außen und Innendurchmesser und vergleichen Ihre Werte mit der Tabelle.
G (BSP) | Aussen Ø in mm | Innen Ø in mm |
G 3/8" | 16,66 | 15,00 |
G 1/2" | 20,95 | 18,70 |
G 3/4" | 26,44 | 24,20 |
G 1" | 33,25 | 30,30 |
G 1 1/4" | 41,91 | 39,00 |
G 1 1/2" | 47,81 | 44,90 |
G 2" | 59,61 | 56,70 |
G 2 1/2" | 75,18 | 72,23 |
G 3" | 87,88 | 84,93 |
G 3 1/2" | 103,33 | 98,01 |
G 4" | 113,03 | 110,08 |
Außendurchmesser nach DIN EN ISO 228-1 und DIN 2999.
Für die Darstellung des Produktbildes verwenden wir eine zufällig gewählte Artikelgröße als Beispielabbildung. Die Abbildungen, technischen Daten, Maßangaben in Millimeter, Gewichtsangaben in Gramm und Ausführungen sind somit unverbindlich. Die eigentliche Definition und der Verwendungszweck des Artikels sowie die Nutzmaße sind ausschließlich der Darstellungsunterstützung von uns bereitgestellt. Wir behalten uns jederzeit Änderungen ohne Ankündigung vor.
