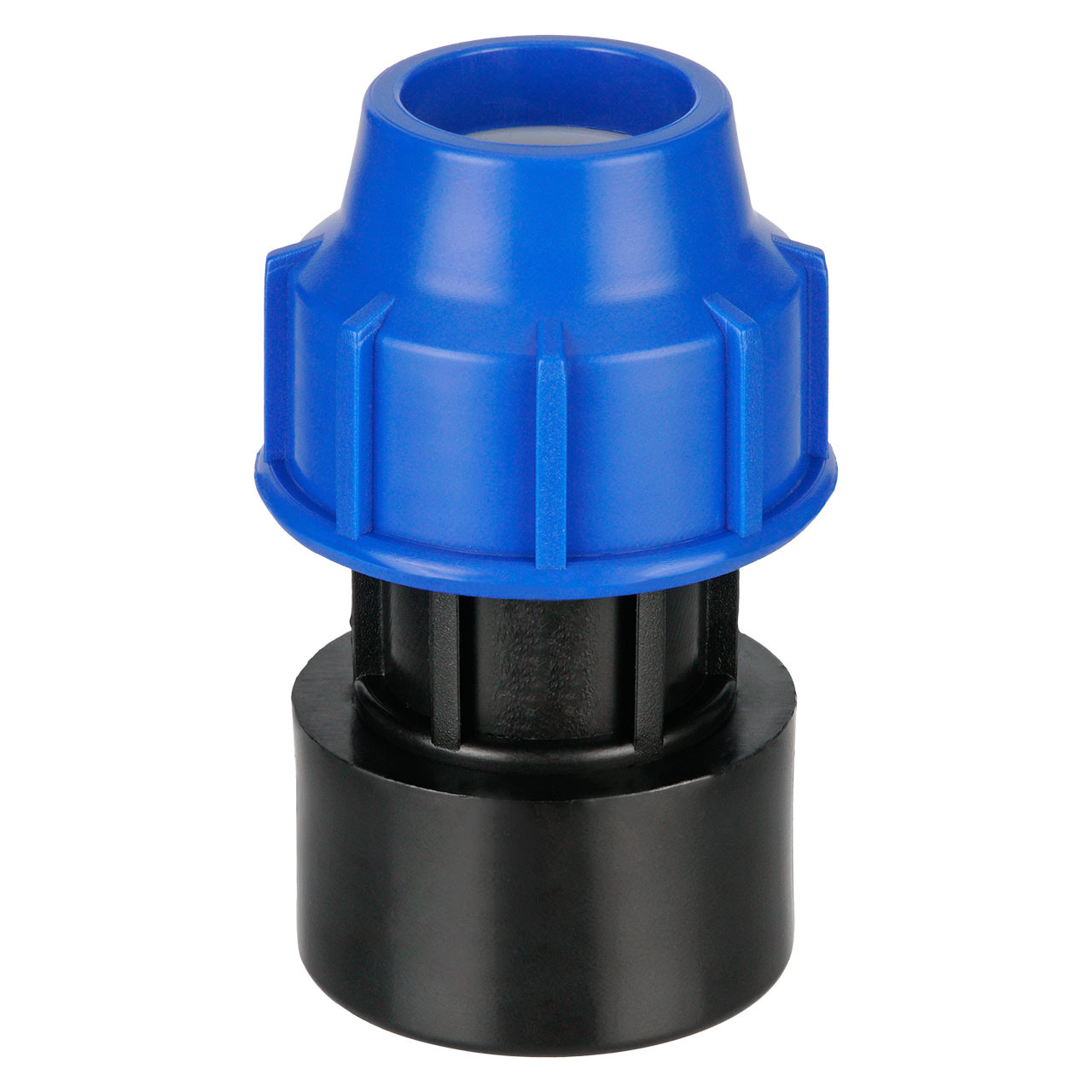

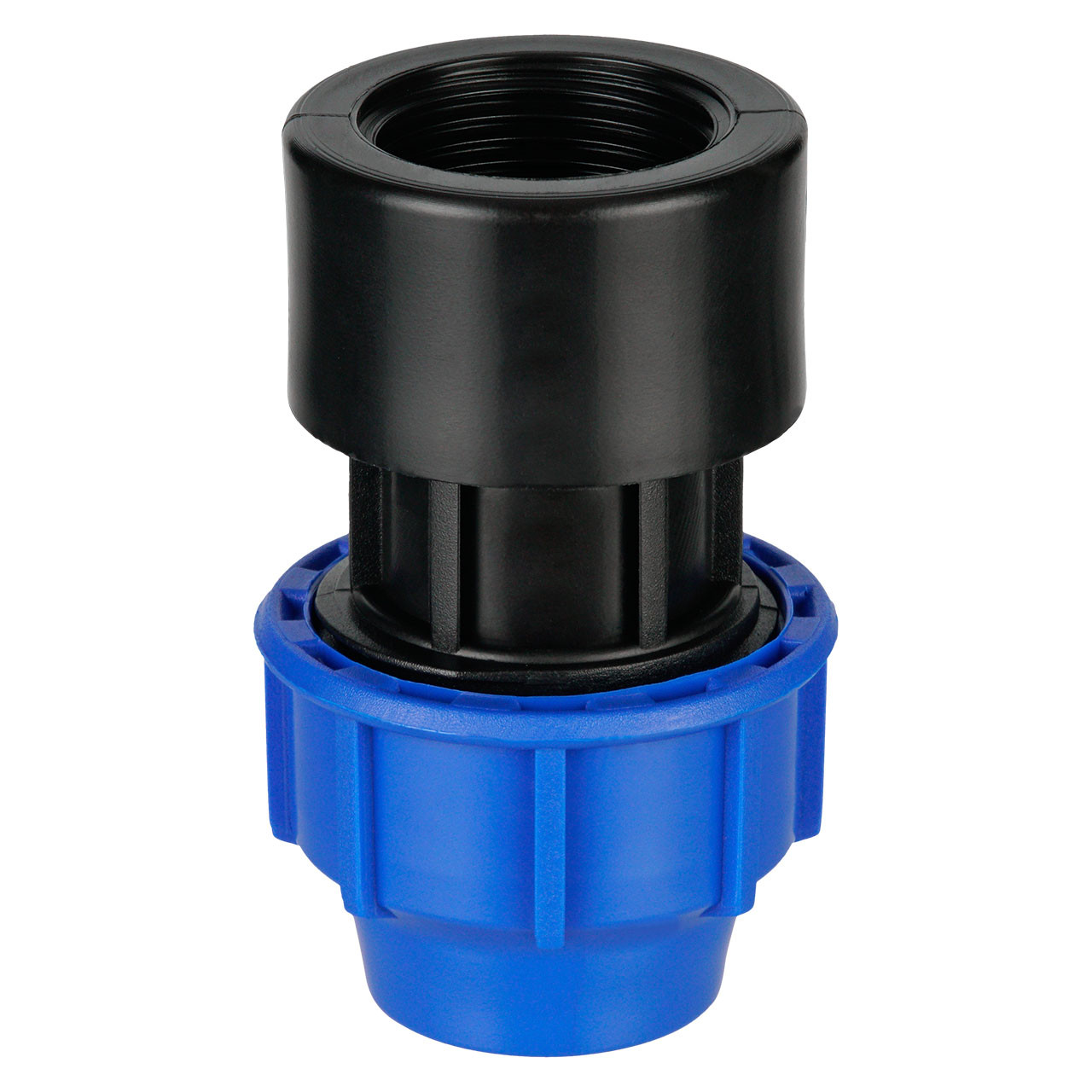

PE Übergangsmuffe Klemmverbindung x Innengewinde
- Artikel-Nr.: RK76357
- Gewicht: 0,03 kg
- EAN/GTIN: 4260723014876

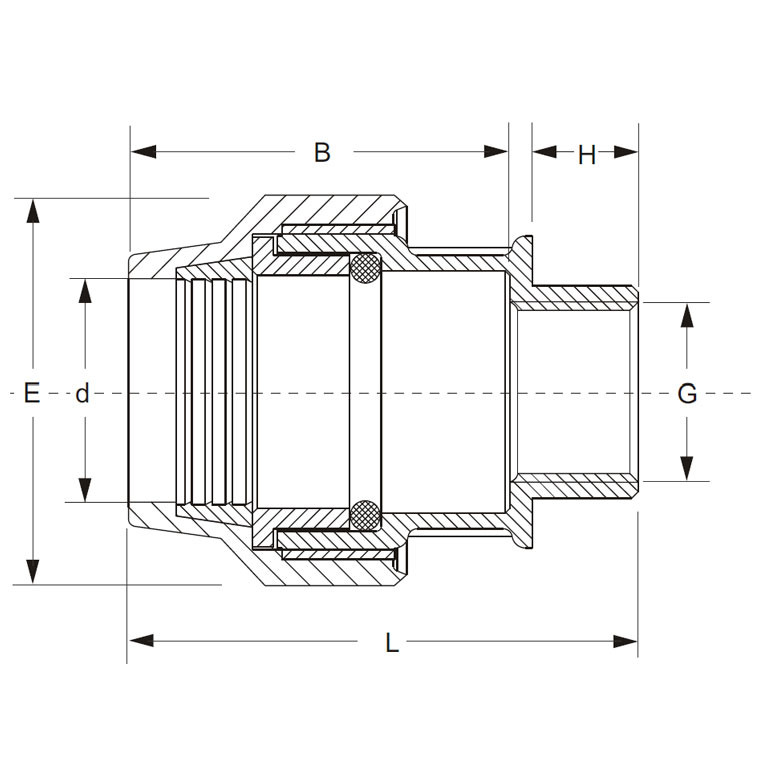

Artikelnummer | Größe | d | E | G | L | L(1) | H | Gewicht |
Preis
(inkl. 19% MwSt.) |
|
---|---|---|---|---|---|---|---|---|---|---|
RK76357
|
16mm x 1/2" IG | 16 | 39 | 1/2" (18,70mm) | 70 | 48 | 18 |
0.03 kg
|
2,19 €
|
|
RK76358
|
16mm x 3/4" IG | 16 | 39 | 3/4" (24,20mm) | 70 | 48 | 18 |
0.032 kg
|
2,19 €
|
|
RK76359
|
20mm x 1/2" IG | 20 | 42,5 | 1/2" (18,70mm) | 72 | 49 | 18 |
0.044 kg
|
2,19 €
|
|
RK76360
|
20mm x 3/4" IG | 20 | 42,5 | 3/4" (24,20mm) | 72 | 49 | 18 |
0.041 kg
|
2,69 €
|
|
RK76361
|
25mm x 1/2" IG | 25 | 48,5 | 1/2" (18,70mm) | 76 | 54 | 18 |
0.054 kg
|
2,79 €
|
|
RK76362
|
25mm x 3/4" IG | 25 | 48,5 | 3/4" (24,20mm) | 76 | 54 | 18 |
0.059 kg
|
2,99 €
|
|
RK76363
|
25mm x 1" IG | 25 | 48,5 | 1" (30,30mm) | 78 | 54 | 20 |
0.064 kg
|
3,09 €
|
|
RK76364
|
32mm x 3/4" IG | 32 | 60 | 3/4" (24,20mm) | 84 | 61 | 18 |
0.086 kg
|
3,29 €
|
|
RK76365
|
32mm x 1" IG | 32 | 60 | 1" (30,30mm) | 84 | 61 | 19,5 |
0.095 kg
|
3,59 €
|
|
RK76366
|
40mm x 1" IG | 40 | 72 | 1" (30,30mm) | 101 | 77 | 19,5 |
0.13 kg
|
4,29 €
|
|
RK76367
|
40mm x 1 1/4" IG | 40 | 72 | 1 1/4" (39,00mm) | 106 | 76 | 24 |
0.15 kg
|
4,29 €
|
|
RK76368
|
40mm x 1 1/2" IG | 40 | 72 | 1 1/2" (44,90mm) | 106 | 77 | 24 |
0.141 kg
|
4,29 €
|
|
RK76369
|
50mm x 1 1/4" IG | 50 | 86 | 1 1/4" (39,00mm) | 115 | 89 | 23,5 |
0.205 kg
|
5,39 €
|
|
RK76370
|
50mm x 1 1/2" IG | 50 | 86 | 1 1/2" (44,90mm) | 115 | 88 | 23,5 |
0.236 kg
|
5,39 €
|
|
RK76371
|
50mm x 2" IG | 50 | 86 | 2" (56,70mm) | 115 | 88 | 25,5 |
0.276 kg
|
5,39 €
|
|
RK76372
|
63mm x 2" IG | 63 | 99 | 2" (56,70mm) | 129 | 98 | 26 |
0.36 kg
|
6,39 €
|
|
RK76373
|
75mm x 2" IG | 75 | 118 | 2" (56,70mm) | 144 | 114 | 26 |
0.537 kg
|
7,49 €
|
Derzeit nicht verfügbar. |
RK76374
|
75mm x 2 1/2" IG | 75 | 118 | 2 1/2" (72,23mm) | 144 | 113 | 26 |
0.531 kg
|
7,49 €
|
Derzeit nicht verfügbar. |
RK76375
|
90mm x 3" IG | 90 | 144 | 3" (85mm) | 177 | 141 | 27 |
0.98 kg
|
8,49 €
|
Derzeit nicht verfügbar. |
RK76376
|
110mm x 3" IG | 110 | 169 | 3" (85mm) | 209 | 167 | 33 |
1.277 kg
|
9,59 €
|
Derzeit nicht verfügbar. |
RK76377
|
110mm x 4" IG | 110 | 169 | 4" (110,10mm) | 210 | 167 | 35 |
1.45 kg
|
11,69 €
|
Derzeit nicht verfügbar. |
- Trusted Shops zertifiziert
- Kauf auf Rechnung
- Paketversand innerhalb der EU
- Schnelle & sichere Lösung

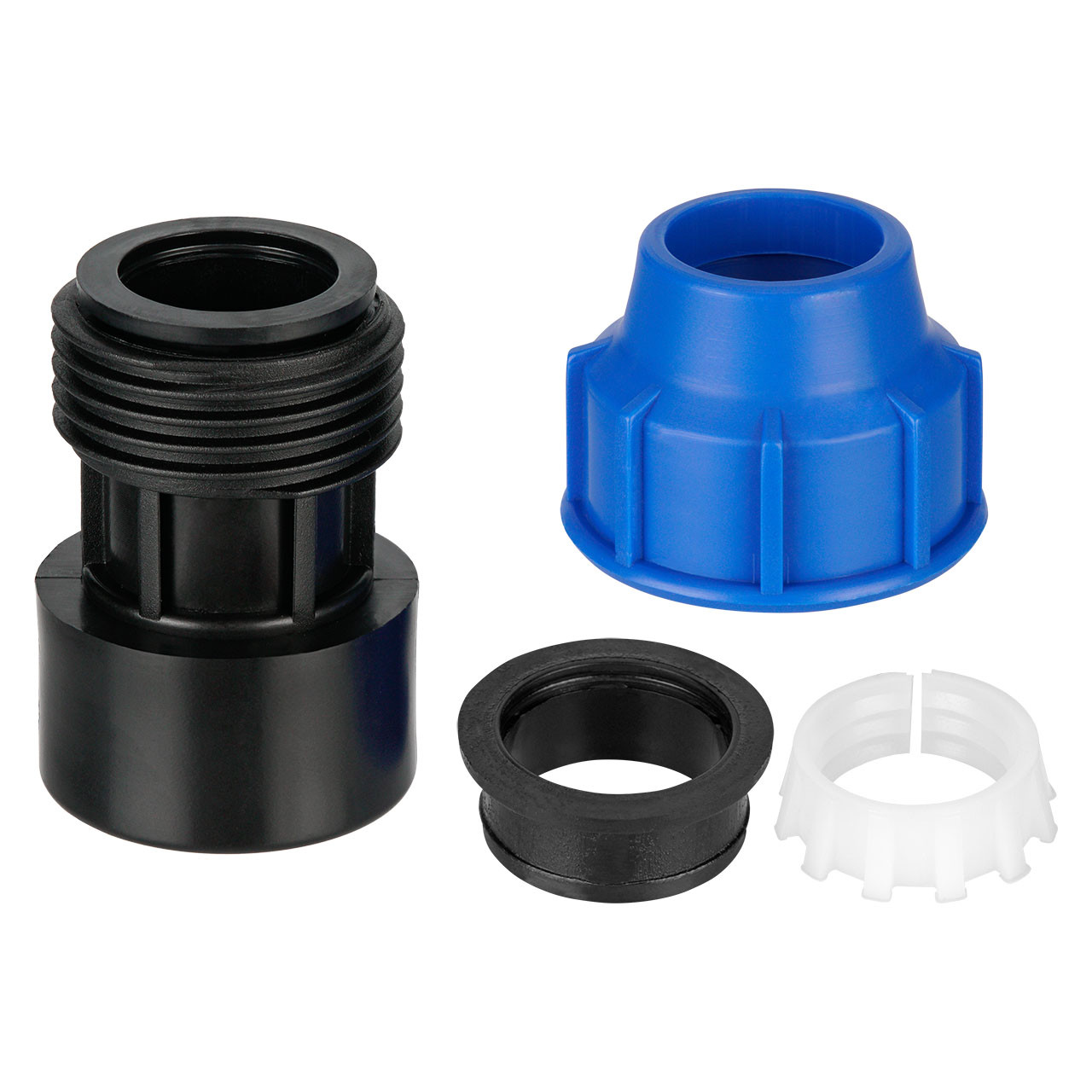

PE-Übergangskupplung mit einem Innengewinde und einer Klemmmuffe für PE-Rohr. Mit einem entsprechenden Außengewinde kann der Kunststofffitting aufgeschraubt werden. Es wird empfohlen entsprechendes Gewindedichtmaterial zum Abdichten des Gewindes zu benutzen. Zur Abdichtung dieser Verbindung eignet sich am besten Teflondichtband.
Die PE-Kupplungen sind vom kiwa geprüft und können für die Trinkwasserversorgung verwendet werden. Die PE-Übergangskupplung ist für einen Betriebsdruck von bis zu 16bar ausgelegt bei ordnungsgemäßer Montage und Einsatz. Unterdessen sind diese Kupplungen für den professionellen Einsatz im Industriebereich verwendbar.
Unsere PE-Kupplungen mit Innengewinde ab einem Durchmesser von 2“ werden zusätzlich mit einem Metallring ausgestattet um ein Aufplatzen des Innengewindes zu verhindern.
Die Überwurfmuttern lässt sich bis zu einer Größe von 40 mm mit der Hand festschrauben. Ab einem Durchmesser von 50 mm empfehlen wir die Verwendung eines Montageschlüssels für PE-Fittings Die Kupplung besteht wie alle PE-Kunststoffverschraubungen aus PP und kann sowohl oberirdisch (UV-beständig), als auch unterirdisch verlegt werden. Eine Entleerung der Leitung im Winter ist immer nötig, um ein platzen der Rohre zu vermeiden. Die Klemmmuffe eignet sich für alle PE-Rohre aus PEHD, PELD, PE40, PE80, PE100, usw.
Produkteigenschaften:
- Temperaturbereich von -10 °C bis +80 °C, kurz 100 °C
- UV-beständig
- geringes Gewicht
- hohe Abriebfestigkeit
- physiologisch unbedenklich
- kiwa-geprüft (trinkwassertauglich)
Gute Beständigkeit gegen: wässrige Lösungen der anorganischen Säuren, schwache organischen Säuren, Salzlösungen, Spirituosen und Öle
Nicht beständig gegen: starke Oxidationsmittel, halogenierte Kohlenwasserstoffe, quilt mit den aliphatischen und aromatischen Kohlenwasserstoffen.
Normen/Zulassungen: | KIWA Zertifikat |
Gewindeart: | BSP (British Standard Pipe) |
Material: | PP (Polypropylen) |
Dichtung: | NBR (Acrylnitril-Butadien-Kautschuk) |
Temperatur: | -40°C bis +60°C |
Merkmal: | ISO 14236 |
Arbeitsdruck (PN): | max. 16 bar |
Informationen zur Produktsicherheit
Hersteller/EU Verantwortliche Person
REKUBIK GmbH
Leddiner Weg 36
16866 Kyritz
Deutschland
shop@rekubik.de
Bitte beachten Sie vor der Bestellung die Hinweise bezüglich der Gewindegröße:
Zollangaben Rohrmaße - 1" sind nicht 25,4mm Außendurchmesser
Die Maßangaben in Zoll für Rohre gehen weit in das 20. Jahrhundert zurück, damals war der Wert von Innendurchmesser von Bedeutung, nicht der Außendurchmesser vom Gewinde. So hatte ein 1 Zoll Rohr eine lichte Weite von 25,4mm und einen Außendurchmesser von ca. 33mm. Nun hat sich im Laufe der Zeit die Stahlqualität verbessert und man konnte Rohrwandungen mit einer geringeren Stärke herstellen. Folglich veränderte sich immer mehr das Innen- und Außenmaß, und es gibt leider keinen festen Umrechnungsfaktor auf die heutigen DIN/ISO Maße.
Nachfolgend erhalten sie eine Übersicht der Gewindegrößen und deren Angaben in mm. Bedingt durch Material und Gewinde können diese minimal abweichen. Um Ihr passendes Gewinde zu definieren, messen Sie bitte den Außen und Innendurchmesser und vergleichen Ihre Werte mit der Tabelle.
G (BSP) | Aussen Ø in mm | Innen Ø in mm |
G 3/8" | 16,66 | 15,00 |
G 1/2" | 20,95 | 18,70 |
G 3/4" | 26,44 | 24,20 |
G 1" | 33,25 | 30,30 |
G 1 1/4" | 41,91 | 39,00 |
G 1 1/2" | 47,81 | 44,90 |
G 2" | 59,61 | 56,70 |
G 2 1/2" | 75,18 | 72,23 |
G 3" | 87,88 | 84,93 |
G 3 1/2" | 103,33 | 98,01 |
G 4" | 113,03 | 110,08 |
Außendurchmesser nach DIN EN ISO 228-1 und DIN 2999.
Für die Darstellung des Produktbildes verwenden wir eine zufällig gewählte Artikelgröße als Beispielabbildung. Die Abbildungen, technischen Daten, Maßangaben in Millimeter, Gewichtsangaben in Gramm und Ausführungen sind somit unverbindlich. Die eigentliche Definition und der Verwendungszweck des Artikels sowie die Nutzmaße sind ausschließlich der Darstellungsunterstützung von uns bereitgestellt. Wir behalten uns jederzeit Änderungen ohne Ankündigung vor.
