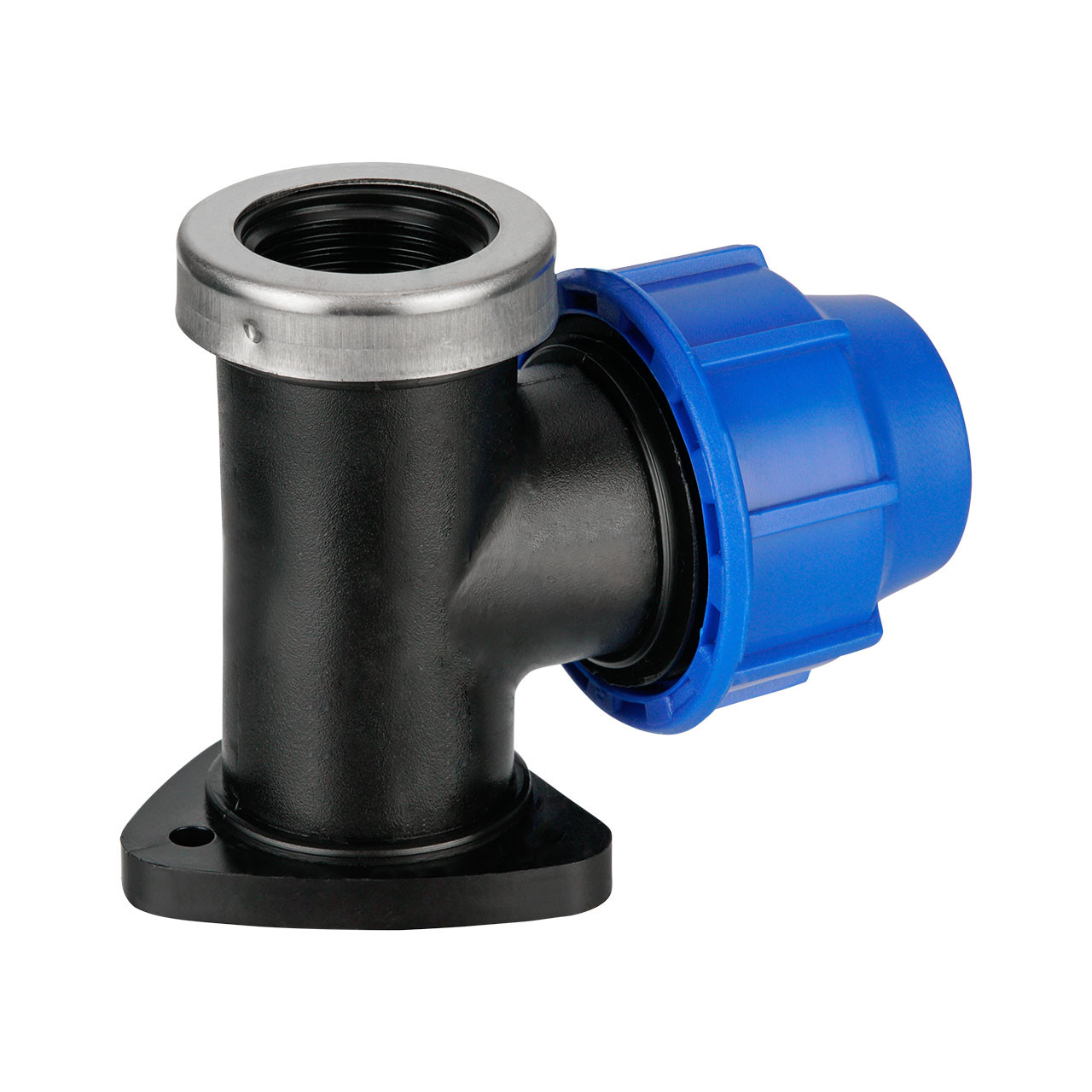

PE Wandscheibe Klemmverbindung x Innengewinde verstärkt
- Artikel-Nr.: RK76596
- Gewicht: 0,07 kg
- EAN/GTIN: 4260723019482

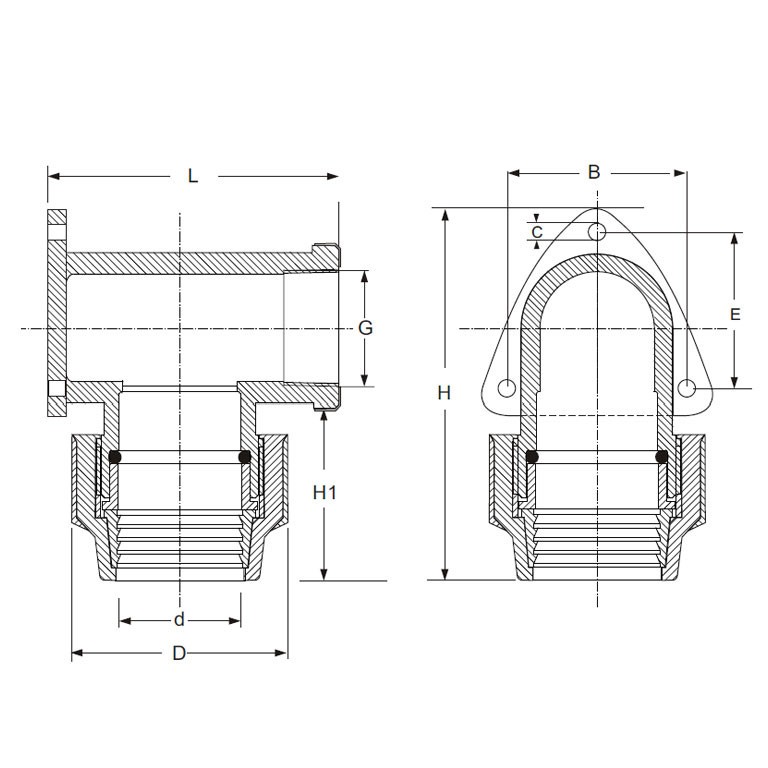

Artikelnummer | Größe | B | C | D | d | E | G | H | H1 | L | Gewicht |
Preis
(inkl. 19% MwSt.) |
|
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
RK76596
|
20mm x 1/2" IG | 36 | 5 | 47 | 20 | 32 | 1/2" (18,70mm) | 89 | 46 | 68,5 |
0.07 kg
|
4,99 €
|
|
RK76597
|
25mm x 1/2" IG | 39,5 | 5 | 52 | 25 | 35 | 1/2" (18,70mm) | 102 | 51 | 75 |
0.09 kg
|
5,49 €
|
|
RK76598
|
25mm x 3/4" IG | 39,5 | 5 | 52 | 25 | 35 | 3/4" (24,20mm) | 102 | 51 | 75 |
0.09 kg
|
6,99 €
|
|
RK76599
|
32mm x 1" IG | 55 | 5 | 60 | 32 | 50 | 1" (30,30mm) | 115 | 56 | 86 |
0.11 kg
|
8,99 €
|
- Trusted Shops zertifiziert
- Kauf auf Rechnung
- Paketversand innerhalb der EU
- Schnelle & sichere Lösung
Die PE-Klemmverbindung mit Wandscheibe zur Montage an einer Wand.
Die außen Verstärkung des Innengewindes ist zur Befestigung eines z.B. Wasserhahns geeignet.
Die gesamte Konstruktion mit intrigierter Wandhalterung lässt eine Wandmontage perfekt aussehen. Der PE-Wandwinkel ist vom kiwa geprüft und kann für die Trinkwasserversorgung eingesetzt werden.
Der Wandwinkel besteht wie alle Kunststoff PE-Verschraubungen aus PP und ist UV-stabil. Das passende PE-Rohr kann in die Klemmmuffe eingeschoben und festgeschraubt werden. In das Innengewinde mit außen Verstärkung können Wasserhähne, Auslaufhähne der passenden Größe verschraubt werden. Das Innengewinde sollte mit einem Gewindedichtmaterial TEFLON-Band abgedichtet werden.
Im Lieferumfang nicht enthalten ist Befestigung Material für die Wandscheibe (Schrauben, Dübel etc. und TEFLON-Dichtband.)
Produkteigenschaften:
- Temperaturbereich von -10 °C bis +80 °C, kurz 100 °C
- UV-beständig
- geringes Gewicht
- hohe Abriebfestigkeit
- physiologisch unbedenklich
- kiwa-geprüft (trinkwassertauglich)
Gute Beständigkeit gegen: wässrige Lösungen der anorganischen Säuren, schwache organischen Säuren, Salzlösungen, Spirituosen und Öle
Nicht beständig gegen: starke Oxidationsmittel, halogenierte Kohlenwasserstoffe, quilt mit den aliphatischen und aromatischen Kohlenwasserstoffen.
Normen/Zulassungen: | KIWA Zertifikat |
Gewindeart: | BSP (British Standard Pipe) |
Material: | PP (Polypropylen) |
Dichtung: | NBR (Acrylnitril-Butadien-Kautschuk) |
Temperatur: | -40°C bis +60°C |
Merkmal: | ISO 14236 |
Arbeitsdruck (PN): | max. 16 bar |
Bitte beachten Sie vor der Bestellung die Hinweise bezüglich der Gewindegröße:
Zollangaben Rohrmaße - 1" sind nicht 25,4mm Außendurchmesser
Die Maßangaben in Zoll für Rohre gehen weit in das 20. Jahrhundert zurück, damals war der Wert von Innendurchmesser von Bedeutung, nicht der Außendurchmesser vom Gewinde. So hatte ein 1 Zoll Rohr eine lichte Weite von 25,4mm und einen Außendurchmesser von ca. 33mm. Nun hat sich im Laufe der Zeit die Stahlqualität verbessert und man konnte Rohrwandungen mit einer geringeren Stärke herstellen. Folglich veränderte sich immer mehr das Innen- und Außenmaß, und es gibt leider keinen festen Umrechnungsfaktor auf die heutigen DIN/ISO Maße.
Nachfolgend erhalten sie eine Übersicht der Gewindegrößen und deren Angaben in mm. Bedingt durch Material und Gewinde können diese minimal abweichen. Um Ihr passendes Gewinde zu definieren, messen Sie bitte den Außen und Innendurchmesser und vergleichen Ihre Werte mit der Tabelle.
G (BSP) | Aussen Ø in mm | Innen Ø in mm |
G 3/8" | 16,66 | 15,00 |
G 1/2" | 20,95 | 18,70 |
G 3/4" | 26,44 | 24,20 |
G 1" | 33,25 | 30,30 |
G 1 1/4" | 41,91 | 39,00 |
G 1 1/2" | 47,81 | 44,90 |
G 2" | 59,61 | 56,70 |
G 2 1/2" | 75,18 | 72,23 |
G 3" | 87,88 | 84,93 |
G 3 1/2" | 103,33 | 98,01 |
G 4" | 113,03 | 110,08 |
Außendurchmesser nach DIN EN ISO 228-1 und DIN 2999.
Für die Darstellung des Produktbildes verwenden wir eine zufällig gewählte Artikelgröße als Beispielabbildung. Die Abbildungen, technischen Daten, Maßangaben in Millimeter, Gewichtsangaben in Gramm und Ausführungen sind somit unverbindlich. Die eigentliche Definition und der Verwendungszweck des Artikels sowie die Nutzmaße sind ausschließlich der Darstellungsunterstützung von uns bereitgestellt. Wir behalten uns jederzeit Änderungen ohne Ankündigung vor.
