PE Winkel 90° Klemmverbindung mit Flansch

20,19 € *

inkl. MwSt. zzgl. Versandkosten

Lieferzeit 1-2 Werktage. (Versand mit DHL )

Größe:

  • RK76540
  • 0,636 kg
  • 4260723016054
Varianten
Artikelnummer Größe B D d1 F H L L(1) Gewicht Preis
(inkl. 19% MwSt.)
RK76540
Vorschau: PE Winkel 90° Klemmverbindung mit Flansch
50mm x 1 1/2" 80 80 90 150 17,5 113 76
0.636 kg
20,19 €
RK76541
Vorschau: PE Winkel 90° Klemmverbindung mit Flansch
50mm x 2" 85 86 103 165 17,5 113 76
0.732 kg
21,29 €
RK76542
Vorschau: PE Winkel 90° Klemmverbindung mit Flansch
63mm x 2" 97 99 103 165 17,5 132 85
0 kg
26,49 €
Derzeit nicht verfügbar.
RK76543
Vorschau: PE Winkel 90° Klemmverbindung mit Flansch
75mm x 2 1/2" 118 118 122 185 17,5 156 92
0 kg
28,59 €
Derzeit nicht verfügbar.
RK76544
Vorschau: PE Winkel 90° Klemmverbindung mit Flansch
75mm x 3" 118 118 138 200 20 156 95
0 kg
31,79 €
Derzeit nicht verfügbar.
RK76545
Vorschau: PE Winkel 90° Klemmverbindung mit Flansch
90mm x 3" 143 144 138 200 20 192 150
1.8 kg
38,19 €
Derzeit nicht verfügbar.
RK76546
Vorschau: PE Winkel 90° Klemmverbindung mit Flansch
90mm x 4" 143 144 158 220 24 192 125
0 kg
39,29 €
Derzeit nicht verfügbar.
RK76547
Vorschau: PE Winkel 90° Klemmverbindung mit Flansch
110mm x 4" 167 169 158 220 24 225 130
2.5 kg
42,49 €
Derzeit nicht verfügbar.
  • Trusted ShopsTrusted Shops zertifiziert
  • Kauf auf Rechnung
  • Paketversand innerhalb der EU
  • Schnelle & sichere Lösung
Haben Sie Fragen?
Geschäftszeiten Mo.-Fr. 8:00 - 16:00 Uhr
+49 33971 605000
Wir versenden unsere Produkte per DHL-Paket oder Spedition in folgende Länder:
Der PE Winkel 90° mit Flansch. Alle gängigen PE-Rohre mit dem passenden Außendurchmesser... mehr
Produktinformationen "PE Winkel 90° Klemmverbindung mit Flansch"

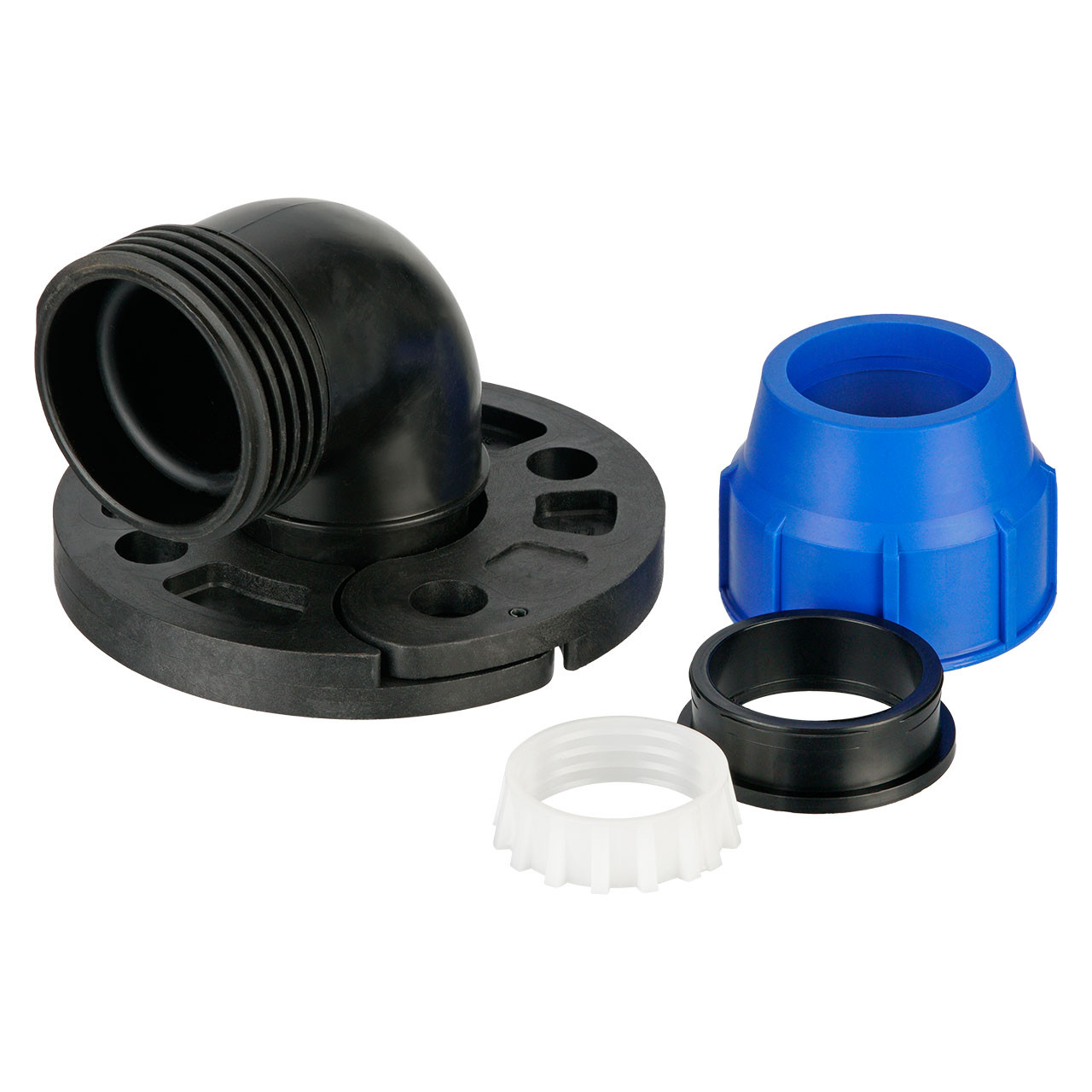

Der PE Winkel 90° mit Flansch.

Alle gängigen PE-Rohre mit dem passenden Außendurchmesser können bei diesem Winkel verwendet werden. Hierzu wird das PE-Rohr einfach in die Klemmmuffe geschoben und festgeschraubt.  Der Flansch ermöglicht eine einfache Verbindung. Unsere Flansche benötigen keine Verstärkung da sie aus Polyamid 6 mit 30% Glasfaser (PA6GF30) gefertigt sind.

Der PE-Flansch ist vom kiwa geprüft und kann für Trinkwasserleitungen verwendet werden.

Die Überwurfmutter lässt sich bis zu einer Größe von 40 mm mit der Hand festschrauben. Ab einem Durchmesser von 50 mm empfehlen wir die Verwendung eines Montageschlüssels für PE-Fittings.

Der PE-Flansch besteht wie alle PE-Kunststoffverschraubungen aus PP und kann sowohl oberirdisch (UV-beständig), als auch unterirdisch verlegt werden. Eine Entleerung der Leitung im Winter ist immer nötig, um ein platzen der Rohre zu vermeiden.

Produkteigenschaften:

  • Temperaturbereich von -10 °C bis +80 °C, kurz 100 °C
  • UV-beständig
  • geringes Gewicht
  • hohe Abriebfestigkeit
  • physiologisch unbedenklich
  • DVGW-geprüft (trinkwassertauglich)

Gute Beständigkeit gegen: wässrige Lösungen der anorganischen Säuren, schwache organischen Säuren, Salzlösungen, Spirituosen und Öle
Nicht beständig gegen: starke Oxidationsmittel, halogenierte Kohlenwasserstoffe, quilt mit den aliphatischen und aromatischen Kohlenwasserstoffen.

Normen/Zulassungen: KIWA Zertifikat
Gewindeart: BSP (British Standard Pipe)
Material: PP (Polypropylen)
Dichtung: NBR (Acrylnitril-Butadien-Kautschuk)
Temperatur: -40°C bis +60°C
Merkmal: ISO 14236
Arbeitsdruck (PN): max. 16 bar
Verfügbare Downloads:

Bitte beachten Sie vor der Bestellung die Hinweise bezüglich der Gewindegröße:

Zollangaben Rohrmaße - 1" sind nicht 25,4mm Außendurchmesser

Die Maßangaben in Zoll für Rohre gehen weit in das 20. Jahrhundert zurück, damals war der Wert von Innendurchmesser von Bedeutung, nicht der Außendurchmesser vom Gewinde. So hatte ein 1 Zoll Rohr eine lichte Weite von 25,4mm und einen Außendurchmesser von ca. 33mm. Nun hat sich im Laufe der Zeit die Stahlqualität verbessert und man konnte Rohrwandungen mit einer geringeren Stärke herstellen. Folglich veränderte sich immer mehr das Innen- und Außenmaß, und es gibt leider keinen festen Umrechnungsfaktor auf die heutigen DIN/ISO Maße.

Nachfolgend erhalten sie eine Übersicht der Gewindegrößen und deren Angaben in mm. Bedingt durch Material und Gewinde können diese minimal abweichen. Um Ihr passendes Gewinde zu definieren, messen Sie bitte den Außen und Innendurchmesser und vergleichen Ihre Werte mit der Tabelle.

G (BSP)

Aussen Ø in mm

Innen Ø in mm

G 3/8"

16,66

15,00

G 1/2"

20,95

18,70

G 3/4"

26,44

24,20

G 1"

33,25

30,30

G 1 1/4"

41,91

39,00

G 1 1/2"

47,81

44,90

G 2"

59,61

56,70

G 2 1/2"

75,18

72,23

G 3"

87,88

84,93

G 3 1/2"

103,33

98,01

G 4"

113,03

110,08

Außendurchmesser nach DIN EN ISO 228-1 und DIN 2999.
